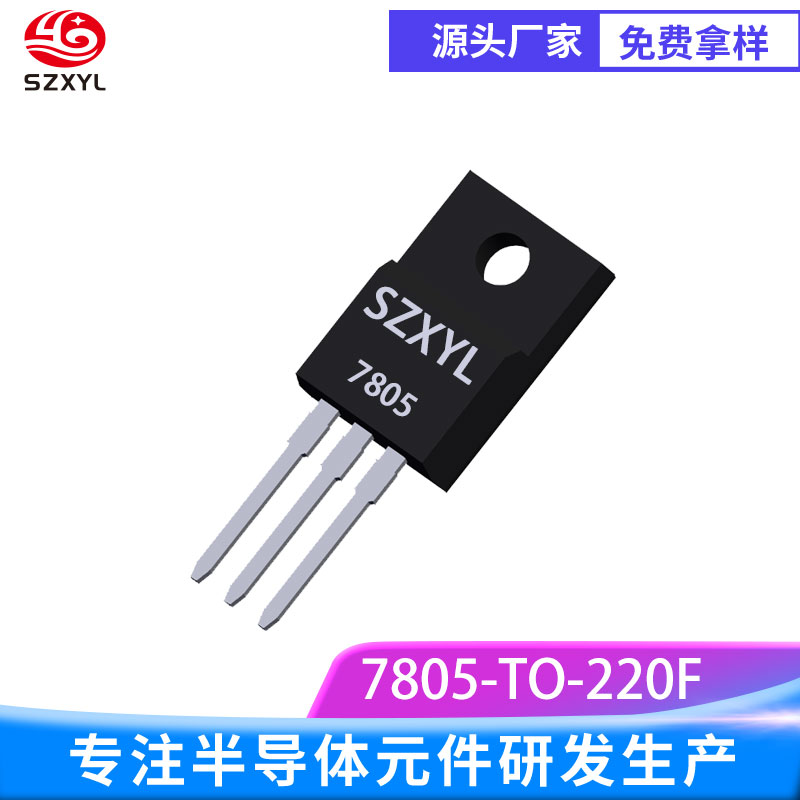

7805 TO-220F
7805 TO-220F 是一款高性能、高可靠性的三端固定正电压线性稳压器，采用TO-220F 全绝缘封装，专为需要稳定 5V 直流电源的电子系统设计。
一、7805 TO-220F的he心技术参数
输入电压范围：7V~35V 直流输入，适应多种电源场景。
输出电压：固定 5V 直流电压。
输出电流：zui大连续输出电流 1.5A。
静态电流：典型值 4~5mA。
电压调整率：≤1.6mV/V。
负载调整率：≤9mV/A。
纹波抑制比（PSRR）：≥70dB（120Hz 时），高效滤除输入电压中的纹波干扰，为音频、传感器等敏感电路提供纯净电源。
工作温度范围：-40℃~%2B125℃，存储温度 - 65℃~%2B150℃。
封装特性：TO-220F 封装。
二、he心产品特性
高精度稳压能力
内置精密电压反馈调节机制，实时监测输出电压变化并快速响应，确保在输入电压波动（如电网干扰）或负载突变（如电机启停）时，输出电压始终稳定在 5V?4% 范围内。
多重保护机制
过流保护：当输出电流超过 1.5A（典型值）时，自动限制电流增长，防止负载短路或异常导致芯片烧毁。
过热保护：结温达到 150℃时，芯片自动关断输出，温度降低后恢复工作，避免高温损坏。
安全工作区保护：确保调整管在电压、电流极限范围内工作，增强抗浪涌和异常电压冲击能力，适用于电力波动较大的地区。
宽输入电压适应性
支持 7V~35V 超宽输入范围，可适配多种电源类型：
电池供电系统
适配器供电系统
低噪声与高 PSRR
7805 TO-220F在低频段具有优异的纹波抑制能力，可有效滤除电源噪声，特别适合对噪声敏感的模拟电路：
音频放大电路：确保音频信号纯净放大，避免杂音和失真，提升音质体验。
精密传感器电路：为压力、温度传感器提供稳定电源，保障数据采集精度。
极简外围电路设计
仅需在输入、输出端并联滤波电容即可正常工作，无需复杂调试，大幅降低开发门槛和成本。
三、典型应用场景
消费电子领域
智能设备供电：为单片机开发板、无线传感器节点提供稳定 5V 电源，确保系统可靠运行。
数码配件适配：将 USB 接口的 5V 或非 5V 电压转换为精准 5V，驱动手机外接镜头、便携投影仪控制芯片等配件，提升设备扩展性。
工业控制与自动化
PLC 与传感器供电：为可编程逻辑控制器的 I/O 模块、工业传感器提供稳定 5V 电源，保障自动化生产线的jing确控制。
电机驱动辅助电源：在电机驱动电路中，为控制芯片提供低噪声 5V 电源，避免电机启停干扰影响控制信号。
通信与仪器仪表
通信基站设备：在户外通信基站中，适应 - 40℃~%2B125℃极端温度，为射频模块、信号处理电路提供稳定电源，确保通信网络稳定性。
测试与测量设备：为示波器、万用表等精密仪器的模拟前端电路供电，保障测量数据的准确性和重复性。
嵌入式与物联网
边缘计算节点：在工业物联网设备中，为微控制器和通信模组提供低功耗、高稳定性的 5V 电源，支持长时间运行。
