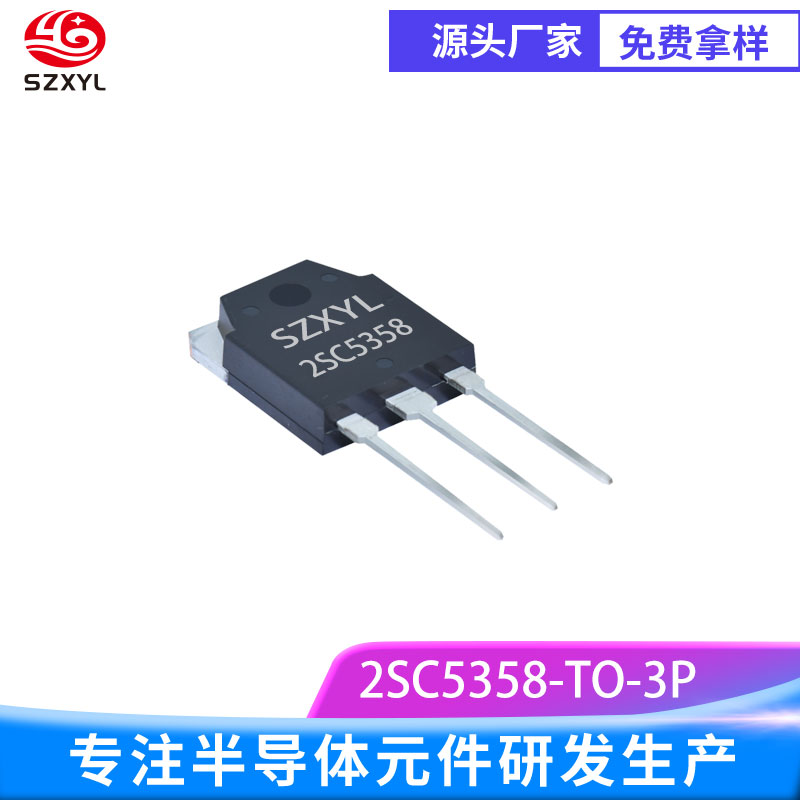

2SC5358 TO-3PF NPN 功率晶体管产品描述
一、2SC5358的产品概述
2SC5358 是一款采用 TO-3PF 绝缘型金属封装的硅基 NPN 型功率晶体管，专为高压、大电流音频放大及通用开关应用设计，尤其适用于高保真音频功率放大器、工业开关电源及线性稳压器电路。
二、he心参数
极限参数
集电极 - 发射极电压（V (BR) CEO）：230V
集电极电流（IC）：15A，脉冲电流可达 30A
耗散功率（PD）：150W
直流电流增益（hFE）：55-160
结温范围（Tj）：-55℃至 %2B 150℃
动态特性
特征频率（fT）：30MHz
饱和压降（VCE (sat)）：
典型值≤0.4V
zui大值 3.0V
开关时间（ton/toff）：典型值≤3.0μs
三、2SC5358的产品特性
高压与稳定电流处理能力
支持 230V 持续耐压和 15A 稳定电流，专为音频放大器、开关电源及电机控制设计，可承受高脉冲负载，适合需要高效能量转换的场景。其 15A 持续电流能力配合 30A 峰值电流，可驱动低至 2Ω 的负载。
宽电流增益与低饱和压降
hFE 范围 55-160，分档标记便于jing确匹配互补管；导通时 VCE (sat) 低至 0.4V，显著降低导通损耗，尤其适合对效率要求高的音频输出级。其偶次谐波失真特性赋予电路类似电子管的温暖音色。
绝缘型散热设计
TO-3PF 金属封装内置绝缘层，热阻低至 1.2℃/W，配合陶瓷绝缘垫片和导热硅脂，可有效控制结温并实现电气隔离，适用于高压电路的安全设计。其 1.5mm 厚铜基板设计可确保连续工作 2000 小时温升 < 15℃。
宽温度与恶劣环境适应性
适应 - 55℃至 %2B 150℃极端环境，通过高温高湿及盐雾测试，满足工业级应用对稳定性的严苛要求。
四、2SC5358的典型应用领域
高保真音频功率放大器
与互补 PNP 管配对使用，实现 80W 以上高功率、低失真的音频输出，广泛应用于zhuan业音响设备及家用 Hi-Fi 功放。其 30MHz 特征频率可覆盖 20Hz-50kHz 宽频响范围，满足高端音频需求。
工业开关电源
作为主开关器件，支持宽输入电压范围，确保稳定的电压转换效率，适用于通信电源、医疗设备电源等。其 150W 功耗能力可轻松应对 300W 级并联设计。
线性稳压器与电压调节电路
凭借低饱和压降和高电流增益，可提供高精度的电压输出控制，满足精密仪器对电源稳定性的需求。某实验室测试显示，连续满载工作 500 小时后性能衰减仅 0.7%。
特种电机驱动
适用于高压步进电机、伺服电机的驱动电路，提供强劲的电流输出和快速响应，尤其适合需要频繁启停的工业自动化场景。其 30A 峰值电流可轻松驱动低阻抗负载。
五、封装与引脚定义
封装形式：TO-3PF
引脚排列：
左：基极（B）
中：集电极
右：发射极（E）
尺寸规格：
外壳直径：约 25mm（与 TO-3P 兼容）
引脚间距：5.08mm（标准 DIP 间距）
