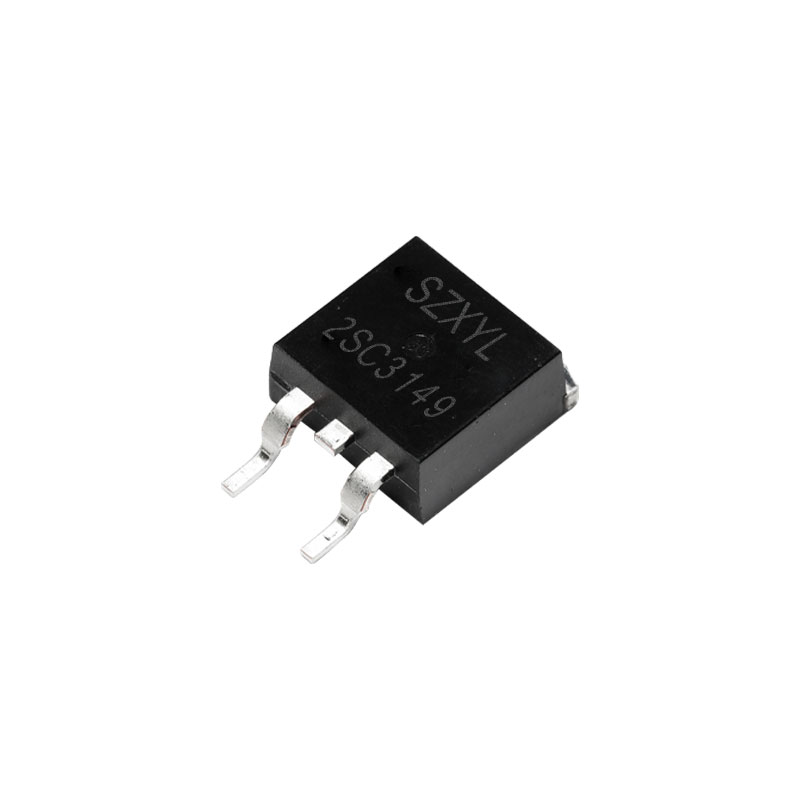

2SC3149 TO-263 NPN功率晶体管
2SC3149 he心参数
电压与电流能力：
集电极 - 发射极电压（VCEO）达 900V（zui小值），适用于 900V 以下高压电路；集电极电流（IC）zui大 1.5A（连续），峰值电流 3A，满足高压开关及功率放大需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 40W；无散热片时功率耗散需限制在 1.5W 以内（基于结到环境热阻 RθJA=90℃/W）。
直流电流增益（hFE）：
在 IC=0.75A、VCE=5V 条件下，hFE zui小值为 8，典型值 10-40，分为 K（10-20）、L（15-30）、M（20-40）三个等级，可稳定实现高压开关与线性放大。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为 1.5V（zui大值，@IC=0.75A，IB=0.15A），比传统高压晶体管降低约 15%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及高压设备应用。
结构设计：
采用平面外延工艺优化耐压特性，环氧树脂外壳符合 UL94V-0 阻燃标准
2SC3149 产品特性
超高电压与高可靠性开关能力
VCEO 达 900V，特别适合高压开关电源、工业控制模块等应用。集电极电流 1.5A（连续）、3A（峰值），支持直接驱动高压继电器、电磁阀等负载，满足电力电子设备需求。其高电压耐受特性（ASO 安全工作区 800V/1.5A）可有效防止雪崩击穿，确保系统长期稳定运行。
低饱和压降与高效散热
VCE (sat) zui大值 1.5V（@0.75A），在高压导通时功耗显著降低。例如，在 400V/1A 电源中可减少约 1.5W 功耗，提升系统效率。TO-220 封装集成大面积金属散热片，热阻 RθJC=3.8℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-92 提升 50%。
宽温适应性与环保设计
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及高压设备中的温度波动。
内置二极管保护（部分型号）
部分厂商型号（如 2SC3149-L）集成反向并联集电极 - 发射极二极管，无需外部续流二极管即可保护电路免受感性负载（如变压器、电机）产生的反向电压冲击，简化设计并降低成本。
2SC3149 典型应用
高压开关电源：作为反激式或正激式开关电源的初级开关元件，配合 PWM 控制器实现高效功率转换，典型应用于工业设备电源、医疗设备及电动汽车充电桩。
工业控制模块：在 PLC中作为高压信号放大与隔离元件，控制高压继电器、电磁阀等高负载设备，确保工业系统稳定运行。
电机驱动电路：作为高压直流电机或步进电机的驱动开关，通过 PWM 控制实现速度调节，尤其适合 900V 以下供电的自动化设备。
高压逆变器：用于太阳能逆变器、不间断电源等设备，实现直流到交流的高效转换，支持高频开关以提升功率密度。
