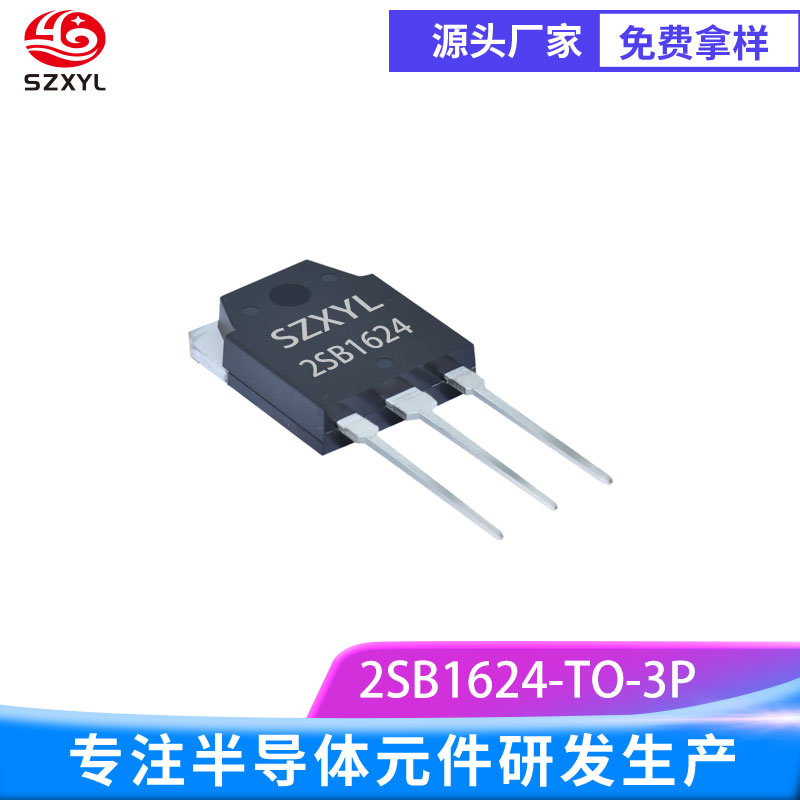

2SB1624 TO-3P 产品详细描述
2SB1624 是PNP 型功率晶体管，专为高压大电流场景设计，采用 TO-3P 金属封装，具备 110V 耐压、6A 连续电流及 60W 功率处理能力，尤其适合音频功率放大、电源调整器及工业驱动电路。
2SB1624的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压达 - 110V，集电极 - 基极电压-110V，发射极 - 基极电压-5V。zui大集电极电流为 - 6A，峰值电流可达 - 12A，可承受 60W 的连续功率耗散。
电流增益：直流电流增益zui小值为 5000
饱和压降：VCE 饱和值≤-2.5V
开关特性：开启时间≤1.5μs，关闭时间（toff）≤3.0μs
频率特性：过渡频率典型值 100MHz，输出电容≤110pF，支持中高频信号处理。
封装与可靠性
封装设计：TO-3P 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。典型外壳尺寸为 15.6?4.8?20.3mm，高度 20.3mm，适合紧凑布局。
环保合规：采用无铅工艺，满足绿色制造要求。
热管理：结温上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻控制在 2.08℃/W 以下。
可靠性：工业级设计确保长期稳定性，适用于高温、高湿等恶劣环境。
技术优势
高电流增益：hFE zui小值 5000 的设计显著降低基极驱动电流需求，简化驱动电路设计，尤其适合需要高线性度的音频放大场景。
低饱和压降：-2.5V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的电源调整器和功率放大电路。
宽安全工作区（SOA）：支持 - 110V 高压和 - 6A 大电流的稳定运行，适用于工业级开关电源、音频功放等需要高可靠性功率输出的场景。
2SB1624 的典型应用场景
音频功率放大器
与互补对管 2SD2493 配对使用，可构建推挽式音频功放电路，在 ?50V 电源下实现 100W 以上的功率输出，适用于zhuan业音响系统及车载功放。
电源调整器与稳压器
作为串联稳压器的调整管，凭借 - 110V 耐压和 - 6A 电流能力，可稳定处理高功率信号，满足通信基站电源及工业级稳压器的需求。
工业驱动与高压控制
用于驱动高压电磁阀、继电器等感性负载，结合高电流增益（hFE=5000）和快速开关特性，可实现高效功率放大，尤其适合与互补对管 2SD 系列配对使用。
高电流开关应用
作为 DC-DC 转换器的功率开关管，可在 - 110V 母线电压下实现高效能量转换，支持连续 - 6A 电流输出，配合低饱和压降（-2.5V）显著提升能效。
