基本参数

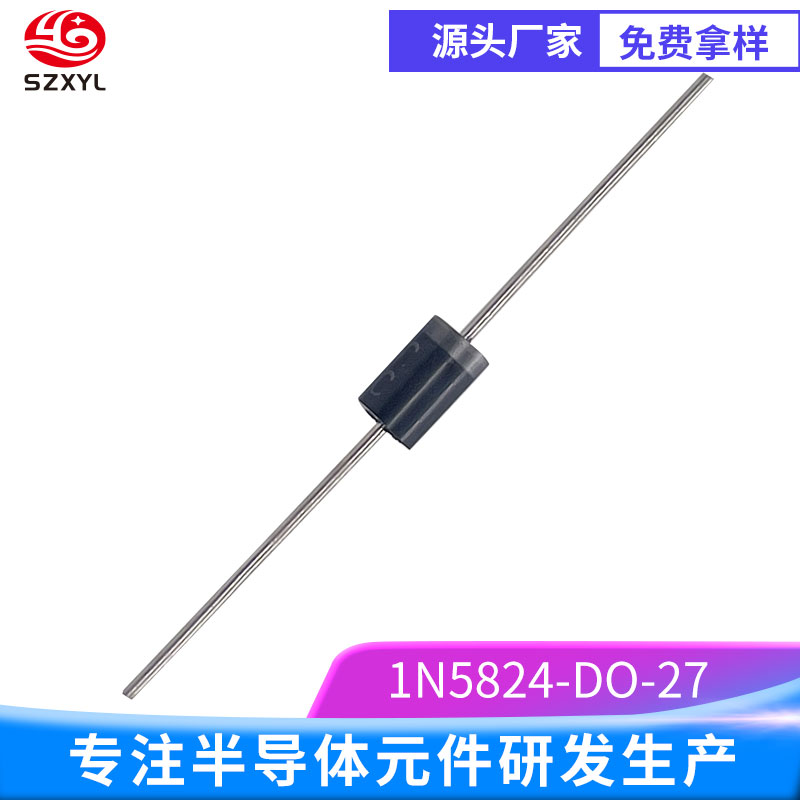

• • 型号1N5824

  • 类型：肖特基二极管

  • 封装形式：DO-27

• 正向电流：

• 平均整流电流（IF）：5A

• 非重复峰值正向电流（IFSM）：150A

• 反向电压：

• 反向重复峰值电压（VRRM）：30V

• 反向漏电流（IR）：500μA（25℃时）

• 正向电压降（VF）：550mV@5A

• 结电容（Cj）：500pF

• 工作温度范围：-65℃至125℃

• 工作原理
1N5824肖特基二极管基于金属与半导体的肖特基势垒工作，具有低正向压降和快速开关特性。相比传统硅二极管，其正向导通时的电压更低，功耗更小，效率更高

特点

• 低正向压降：在5A负载下，正向压降仅为550mV，显著降低能量损耗
• 高电流能力：能够承受5A的平均整流电流，适合中高功率应用
• 快速恢复：适合高频开关电源和快速整流应用
• 高可靠性：经过严格测试，适合长期稳定运行

应用领域

• 开关电源：用于高效整流，减少功耗
• 电池充电器：低正向压降提高充电效率
• 汽车电子：提供稳定的逆向电压保护

• 工业控制：适用于多种电路保护和整流应用

选型建议

1. 确认电路需求

• 电流需求：平均整流电流为 5A，非重复峰值正向电流为 150A
• 在选型时，需确保电路中的工作电流不超过5A，以避免过流损坏。
• 电压需求：反向重复峰值电压（VRRM）为 30V
• 实际应用中，应确保电路的反向电压不超过30V，以防止二极管被击穿。

2. 关注正向压降

• 正向电压降（VF）在5A电流下约为 550mV
• 较低的正向压降意味着更少的能量损耗，因此在效率要求较高的电路中，1N5824是一个不错的选择。

3. 考虑漏电流和温度范围

• 反向漏电流（IR）：在25℃时，1N5824的反向漏电流为 500μA
• 漏电流越小，二极管在反向偏置时的稳定性越好。
• 工作温度范围：1N5824的工作温度范围为 -65℃至125℃
• 能够适应较宽的环境温度，适合在多种工作条件下使用。

设计注意事项

• 电流限制：确保工作电流不超过5A
• 电压限制：反向电压应低于30V
• 散热设计：在高电流应用中，需考虑散热措施
1N5824是一款高效能的肖特基二极管，适用于多种电子设计需求，能够显著提高电源效率和系统稳定性
