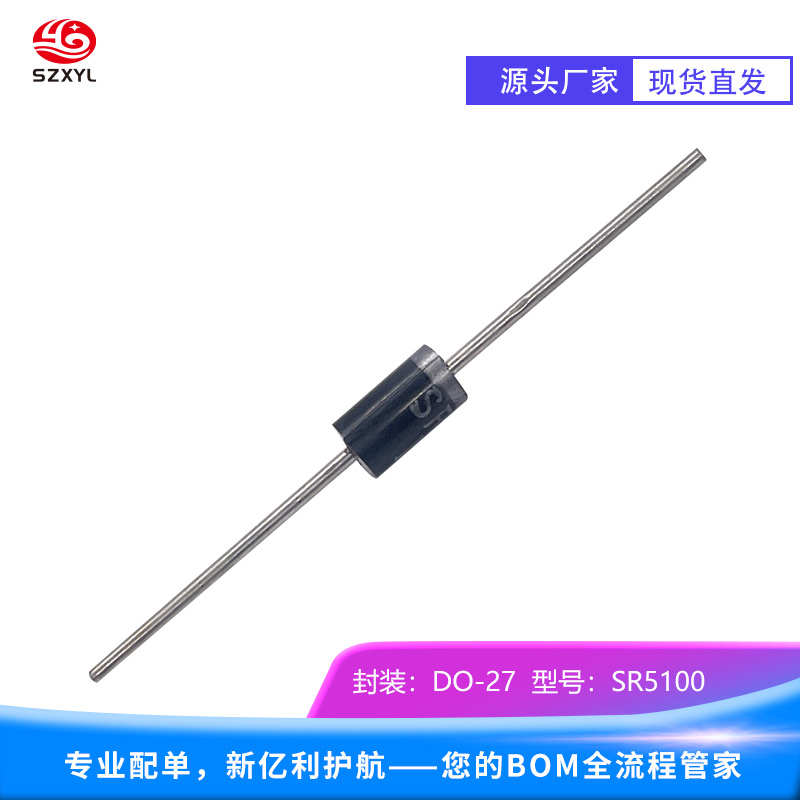

技术参数

• 整流电流（IF）：5A
• 反向电压（VRRM）：100V
• 正向压降（VF）：在5A电流下约为0.7V到0.85V
• 反向漏电流（IR）：在25℃时，反向漏电流低至100uA
• 反向恢复时间（trr）：小于50纳秒
• 工作温度范围（TJ）：-65℃到%2B150℃
• 封装形式：DO-27

二、特性

• 低正向压降：正向压降低至0.7V到0.85V，显著降低功耗
• 快速开关速度：反向恢复时间仅为50纳秒，适用于高频应用
• 高电流承受能力：能够承受5A的正向电流
• 低反向漏电流：在25℃时，反向漏电流低至100uA，减少功耗
• 高工作频率：能够承受高达100MHz的工作频率
• 高温稳定性：在-65℃到%2B150℃的温度范围内稳定工作

三、应用场景

• 高频电源转换：SR5100适用于高频开关电源和DC-DC转换器，提高转换效率
• 汽车电子：用于车载充电系统和电子控制单元，确保电路高效稳定运行
• 太阳能逆变器：提高太阳能逆变器的性能，减少功率损耗
• 消费电子产品：在笔记本、智能手机和平板电脑等设备中提供高效的电源管理
• 高频信号处理：用于信号检测、调制或解调，高效处理高频信号
• 高速数据传输：提高信号传输速度和质量
• 电机驱动：作为电机驱动电路的整流器或自由轮流二极管，降低功耗并提高电机效率

四、选型指南

• 电流需求：根据电路电流需求选择合适的电流等级
• 电压需求：根据工作电压选择合适的额定反向电压等级
• 开关速度要求：根据电路工作频率选择合适的反向恢复时间
• 封装形式：根据电路板空间和安装方式选择合适的封装
• 温度要求：根据工作环境温度选择合适的额定工作温度

五、安全使用

• 避免反向电压过高：反向电压过高会导致二极管击穿损坏
• 避免正向电流过大：正向电流过大会导致二极管发热甚至烧毁
• 避免工作温度过高：SR5100工作温度过高会导致二极管性能下降甚至损坏
• 正确安装：确保二极管的正负极连接正确，避免反接
• 注意静电：SR5100肖特基二极管属于静电敏感器件，在操作过程中应注意防静电

总结

SR5100肖特基二极管凭借其低正向压降、快速开关速度、高电流承受能力和高工作频率，广泛应用于高频电源转换、汽车电子、太阳能逆变器和消费电子产品等领域。其卓越的电气特性和可靠性使其成为高效率和高稳定性电子设备的理想选择
