FR607是一款高性能的快恢复整流二极管，具有高反向耐压、大电流承载能力和快速恢复时间等特点，广泛应用于高频开关电源、逆变器、电机驱动等领域
产品特性
高反向耐压：反向工作电压为1000V
大电流承载能力：正向平均整流电流为6A
低正向压降：在6A电流下，正向压降约为1.3V
快速恢复时间：反向恢复时间为500纳秒
高浪涌电流能力：能够承受300A的浪涌电流
低反向漏电流：在1000V反向电压下，漏电流仅为10μA
宽工作温度范围：工作温度范围为-55℃至%2B150℃

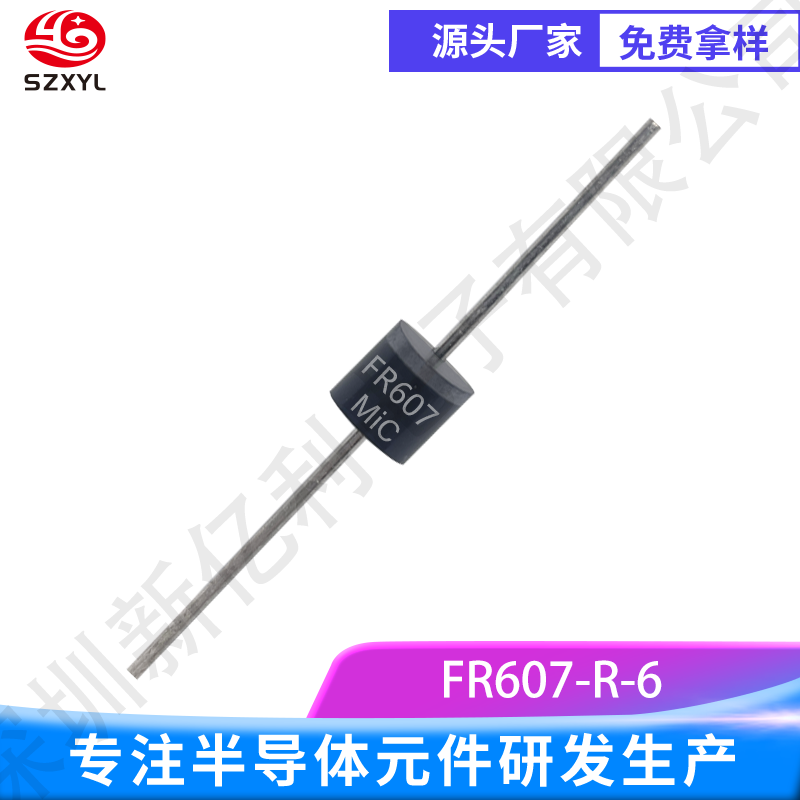

封装形式：采用R-6封装，具有良好的散热性能
应用场景
开关电源：在开关电源中，FR607可以减少开关损失，提高电源的效率
直流-直流转换器：用于同步整流或自由轮整流，提高转换器的效率
整流器：在需要高效率的整流应用中非常有用
逆变器：提供快速切换，提高逆变器的效率
电机驱动：减少驱动损失，提高电机驱动的效率
电源适配器：提供高效的整流功能
工作原理
正向导通
当FR607二极管的阳极（正极）相对于阴极（负极）施加正向电压时，PN结内的少数载流子（电子和空穴）被推向对方，形成电流。在正向导通状态下，正向压降约为1.3V。这种较低的正向压降有助于减少能量损耗，提高电路效率
反向截止
当施加反向电压时，PN结内的载流子被电场推回，形成高阻抗状态，阻止电流通过。反向漏电流非常小，仅为10μA，这确保了在反向偏置时的高阻抗和低功耗
反向恢复
当二极管从正向导通状态切换到反向截止状态时，PN结内积累的少数载流子需要时间清除，这个过程称为反向恢复。FR607的反向恢复时间非常短，仅为500纳秒。这种快速恢复特性使其在高频电路中表现出色，能够有效减少开关损耗
选型建议
工作电压：确保二极管的反向耐压值高于电路中的反向电压
工作电流：选择能够承受电路中电流的二极管，保证电路的稳定性和效率
封装形式：根据电路板设计和安装空间选择合适的封装形式
散热措施：在设计电路时考虑适当的散热措施，以保持FR607在安全的工作温度范围内
FR607凭借其高反向耐压、大电流承载能力和快速恢复时间，成为高频电路和电源管理应用中的理想选择
