基本参数
ESD3C5V01V 是一种高性能的静电放电（ESD）保护二极管，广泛用于保护敏感的电子元件免受静电放电的损害。以下是其主要参数：
型号：ESD3C5V01V

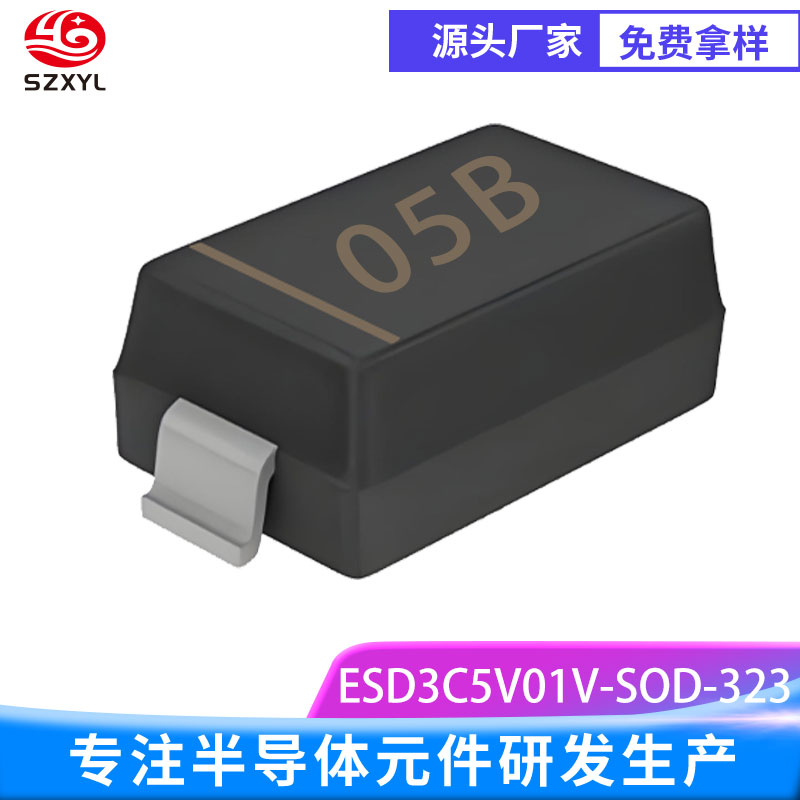

封装形式：通常为 SOD-882 或 SOD-323 封装，具有小型尺寸和良好的电气性能，适合表面贴装应用。
工作电压：5.0V，适用于 5.0V 电源系统。
钳位电压：通常在 8V 至 10V 之间，能够在 ESD 事件发生时将电压钳制在安全范围内。
反向漏电流：在 5.0V 工作电压下，漏电流极小，通常在微安级别，确保良好的绝缘性能。
特性
ESD3C5V01V 静电放电保护二极管具有以下主要特性：
低钳位电压：在 ESD 事件发生时，能够迅速将电压钳制在 8V 至 10V 之间，保护敏感元件。
低电容设计：0.5pF 至 1.0pF 的低电容值，对高速信号传输影响极小，适合高频应用。
低漏电流：在正常工作时漏电流极小，通常在微安级别，对电路的功耗影响极小。
高可靠性：采用先进的制造工艺，确保在高湿度和高温度环境下的长期可靠性。
紧凑封装： SOD-323
应用领域
ESD3C5V01V 静电放电保护二极管适用于多种需要保护敏感电子元件免受静电放电损害的场景，具体包括：
消费电子设备：如智能手机、平板电脑、笔记本电脑等，用于保护 USB 接口、HDMI 接口等。
通信设备：如路由器、交换机、基站等，用于保护网络接口和通信线路。
工业设备：如工业控制器、传感器等，用于保护信号线路和接口。
汽车电子：如汽车电子控制单元（ECU）、车载信息娱乐系统等，用于保护车载接口和通信线路。
医疗设备：如医疗监测设备、诊断设备等，用于保护敏感的电子元件。
工作原理
其工作原理如下：
正常工作状态：
在正常工作时， 处于高阻态，漏电流极小，对电路的正常工作几乎没有影响。
ESD 事件发生时：
当 ESD 事件发生时， 会迅速导通，将 ESD 产生的高电压钳制在安全范围内（通常在 8V 至 10V 之间），从而保护电路免受高电压冲击。
ESD 事件结束后：
ESD 事件结束后， 会自动恢复到高阻态，继续保护电路。
总结
ESD3C5V01V 是一种性能可靠的静电放电保护二极管，具有低钳位电压、低电容设计、低漏电流和紧凑封装等特点。它能够有效保护电子设备免受静电放电的损害，适用于多种消费电子设备、通信设备、工业设备、汽车电子和医疗设备等应用场景。凭借其宽工作温度范围和低漏电流特性，ESD3C5V01V 在各种工作环境下都能保持稳定的性能，是理想的静电放电保护解决方案。
