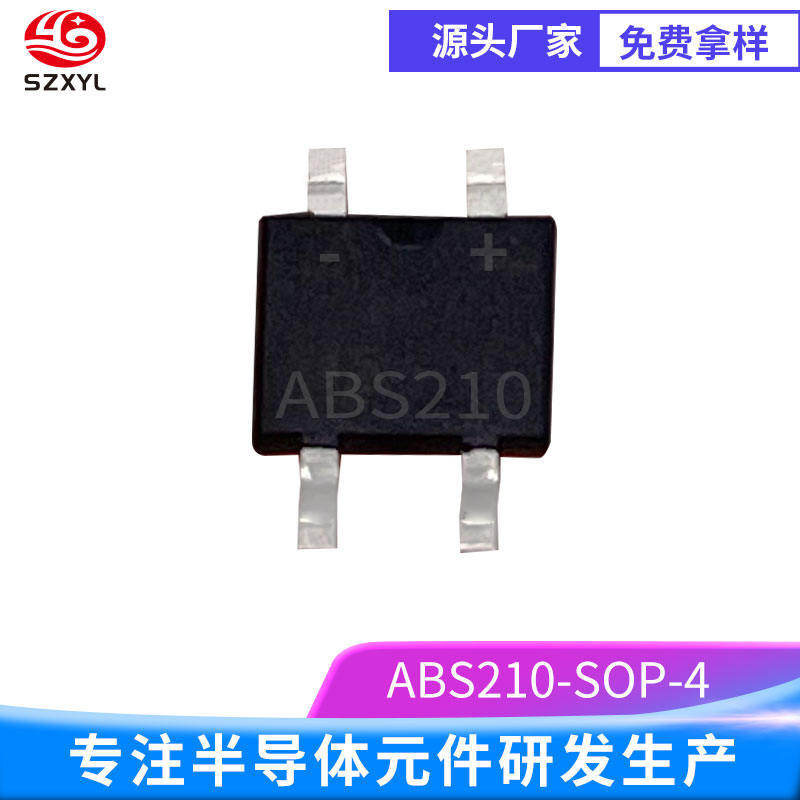

ABS210：超强抗冲击，电路运行无忧！

品牌：SZXYL

型号：ABS210

封装：SOP-4

全国热线

0755-82762266

产品参数
封装：SOP-4，贴片式封装
正向电流：2A
反向耐压：1000V
正向压降：1.1V
浪涌电流：非重复峰值正向浪涌电流为60A
反向漏电流：在1000V时，漏电流为5uA
工作温度：-55℃至150℃
恢复时间：500ns
特点
高耐压能力：1000V的反向耐压能力，适用于高电压环境
低正向压降：正向压降仅为1.1V，减少能量损耗，提高整流效率
高浪涌电流承受能力：60A的浪涌电流能力，能够应对瞬态工作条件下的电流冲击
小封装设计：采用贴片式封装，体积小，便于安装和布局
环保合规：符合无铅标准，符合现代电子产品对环保的要求
使用建议
电压和电流选择
确保工作电压和电流在额定范围内：ABS210的反向重复峰值电压为1000V，有效值电压为700V。在选择使用ABS210时，确保工作电压和电流在其额定范围内，避免超负荷运行，以保障设备的长期稳定性
浪涌电流考虑：ABS210具有较高的浪涌电流承受能力（60A），但在设计电路时，仍需考虑浪涌电流对电路其他元件的影响
3. 工作环境
工作温度范围：ABS210的工作温度范围为-55℃至150℃。在极端温度条件下使用时，需确保其工作温度在该范围内，避免因温度过高或过低导致性能下降或损坏。
湿度和灰尘：在高湿度或灰尘较多的环境中使用时，建议采取防护措施，如使用密封外壳或防尘涂层。
应用场景
广泛应用于中小功率设备，包括：
开关电源：为各种电子设备提供稳定的直流电源
电源适配器：将交流电转换为直流电，为小型电子设备供电
LED灯整流器：用于LED照明设备，提供高效的电源转换
手机充电器：为移动设备提供快速稳定的充电
家用小电器：如风扇、吹风机等，提供可靠的电源支持
工作原理
ABS210是一种单相桥式整流器，由四个二极管组成桥式结构。
正半周：当输入的交流电压为正半周时，两个对角的二极管导通，电流通过负载，形成正向电流。
负半周：当输入的交流电压为负半周时，另外两个对角的二极管导通，电流同样通过负载，形成正向电流。
输出：通过交替导通，将交流电转换为全波脉动直流电，通常需要通过滤波电路（如电容滤波）来平滑输出
ABS210以其高性能、小封装和广泛的应用领域，成为电子工程领域的理想选择。
