基本参数

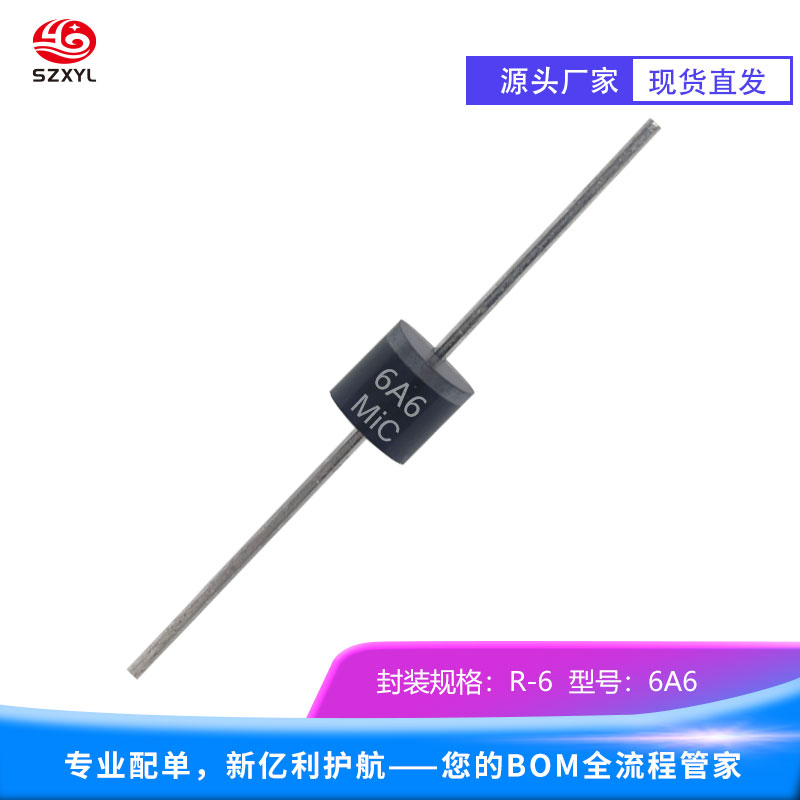

• 型号：6A6

• 类型：整流二极管

• 封装形式：R-6

• 平均整流电流（IF） ：6A

• 非重复峰值正向电流（IFSM） ：400A

• 反向电压 ：反向重复峰值电压（VRRM） ：600V

• 反向漏电流（IR） ：10μA（环境温度25℃时）

• 正向电压降（VF） ：0.95V（在6A电流下）

• 结电容（Cj） ：150pF

• 工作温度范围 ：-65℃至175℃

• 高电流容量：6A的平均整流电流使其能够满足中高功率应用的需求。

• 高耐压能力 ：600V的反向耐压能力，适用于多种高电压环境。

• 低正向电压降 ：在6A电流下，正向电压降仅为0.95V，降低了能量损耗。

• 低反向漏电流 ：在25℃时反向漏电流仅为10μA，确保电路在反向偏置时的稳定性。

• 高可靠性 ：采用标准R-6封装，具有良好的散热性能和机械稳定性。

选型建议

1. 确定电流和电压需求

• 正向电流（IF）：平均整流电流为6A。在选型时，应确保电路中的工作电流不超过6A，以避免二极管过热损坏。
• 反向电压（VRRM）：反向重复峰值电压为600V。实际应用中，二极管的反向电压应至少为电路工作电压的1.2到1.5倍，以确保在电压波动时不会被击穿。

2. 考虑正向压降和漏电流

• 正向压降（VF）：6A6的正向电压降约为0.95V。在效率要求较高的电路中，较低的正向压降可以减少能量损耗，提高系统效率。
• 反向漏电流（IR）：在25℃时，6A6的反向漏电流为10μA。漏电流越小，二极管在反向偏置时的稳定性越好。

3. 选择合适的封装形式

• 6A6整流二极管通常采用R-6封装，这种封装形式具有良好的散热性能和机械强度，适合小规模、高密度电路设计。

应用场

• 电源整流：广泛应用于开关电源、适配器等设备，将交流电转换为直流电。
• 逆变器：在逆变器中，6A6能够有效支持直流到交流的转化，确保系统的高效性能。
• 直流电源整流：可用于电源适配器和电池充电器中，实现有效的电流方向转换。
• 电动机驱动：在电动机控制或驱动应用中，能够以稳定的特性帮助实现必要的电流管理。
• 汽车电子：由于其高温和高压的特点，非常适合在汽车电子系统中使用。

6A6整流二极管凭借其高电流承载能力、低正向压降和高耐压性能，成为许多电源电路和整流应用中的理想选择。它适用于中小功率的电源设计，能够有效提高电路效率和稳定性.
