一、技术参数

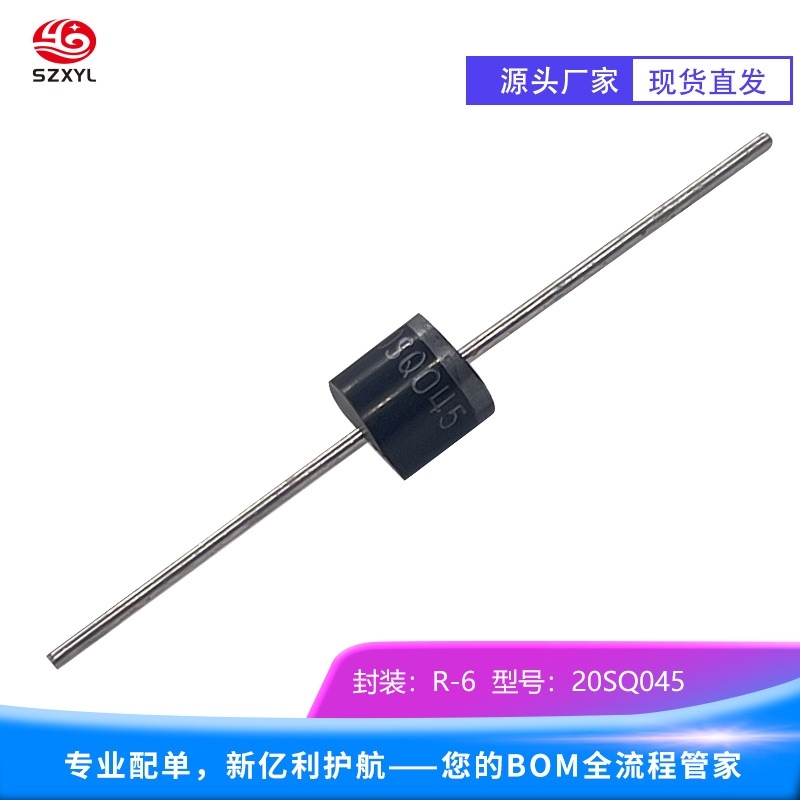

• 封装形式：R-6
• 反向电压（VRRM）：45V
• 平均整流电流（IFAV）：20A
• 正向压降（VF）：在20A电流下，正向压降为0.48V到0.55V
• 反向漏电流（IR）：在45V反向电压下，漏电流为0.2mA到0.5mA（25℃时），在100℃时为20mA到50mA
• 反向恢复时间（trr）：小于10纳秒
• 工作温度范围（TJ）：-55℃到%2B150℃
• 正向脉冲电流（IFSM）：350A

二、特性

• 低正向压降：在20A电流下，正向压降仅为0.48V到0.55V，有助于降低功耗
• 快速恢复时间：反向恢复时间小于10纳秒，适合高频应用
• 高可靠性：适用于多种应用场景，包括高频整流和太阳能光伏系统
• 高电流能力：能够承受20A的正向电流
• 高浪涌能力：正向脉冲电流为350A

工作原理

正向偏置

当向20SQ045肖特基二极管施加正向偏压（金属端电位高于半导体端）时，肖特基势垒降低，电子能够更容易地从半导体流向金属，形成正向电流。20SQ045的正向压降较低，通常在0.48V到0.55V之间。这种低正向压降有助于减少功耗，提高电路效率

反向偏置

当施加反向偏压（金属端电位低于半导体端）时，肖特基势垒增加，电子难以从金属流向半导体，因此电流被阻断。此时，只有少量的漏电流存在，20SQ045的反向漏电流在25℃时为0.2mA到0.5mA
。如果反向偏压持续增加，终可能会击穿这个势垒，导致电流突然增加，可能会损坏器件

应用场景

• 高频开关电源：用于高频开关电源中的整流和续流，提高电源效率
• 直流-直流转换器（DC-DC）：作为自由轮盘二极管，减小输出纹波电压
• 太阳能光伏系统：作为旁路二极管，防止电池板之间的电流反向流动
• 保护电路：用于电源和信号线的保护电路，如过压保护、反向极性保护
• AC适配器：用于AC适配器中的整流

总结

20SQ045肖特基二极管是一款高性能、大功率的高频二极管，具有低正向压降、快速恢复时间和高可靠性。其20A的正向电流能力和45V的反向耐压使其在高频开关电源、DC-DC转换器和太阳能光伏系统中表现出色
