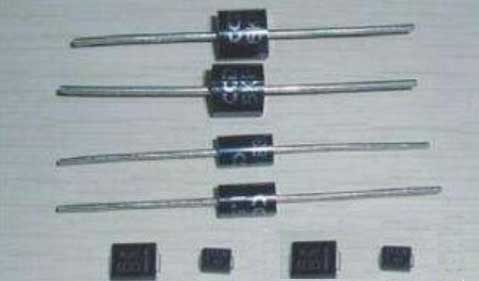

瞬态抑制二极管的特点

1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms;而一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰(Crosstalk)。

3、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪声影响。

瞬态抑制二极管参数

①最大反向漏电流ID和额定反向关断电压VWM。

VWM 是TVS 最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流 ID。

②最小击穿电压VBR 和击穿电流IR

VBR是TVS 最小的雪崩电压。25℃时，在这个电压之前，TVS 是不导通的。当TVS 流过规定的1mA 电流(IR)时，加入TVS 两极间的电压为其最小击穿电压VBR。按TVS 的VBR 与标准值的离散程度，可把TVS 分为±5%VBR和±10%VBR 两种。对于±5%VBR来说，VWM=0.85VBR;对于±10%VBR 来说，VWM=0.81VBR。

③最大箝拉电压VC 和最大峰值脉冲电流IPP

当持续时间为20微秒的脉冲峰值电流IPP 流过TVS 时，在其两极间出现的最大峰值电压为VC。它是串联电阻上和因温度系数两者电压上升的组合。VC 、IPP反映 TVS 器件的浪涌抑制能力。VC 与VBR 之比称为箝位因子，一般在1.2~1.4之间。

④电容量C

电容量C 是TVS 雪崩结截面决定的、在特定的1MHZ频率下测得的。C 的大小与TVS 的电流承受能力成正比，C 过大将使信号衰减。因此，C 是数据接口电路选用TVS 的重要参数。

⑤最大峰值脉冲功耗PM

PM 是TVS 能承受的最大峰值脉冲耗散功率。其规定的试验脉冲波形和各种TVS 的PM 值，请查阅有关产品手册。在给定的最大箝位电压下，功耗PM 越大，其浪涌电流的承受能力越大;在给定的功耗PM 下，箝位电压VC 越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且TVS 所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS 损坏。

⑥箝位时间TC

TC 是TVS两端电压从零到最小击穿电压VBR 的时间。对单极性TVS一般是1×10-12秒;对双极性TVS一般 是1×10-11 秒。
