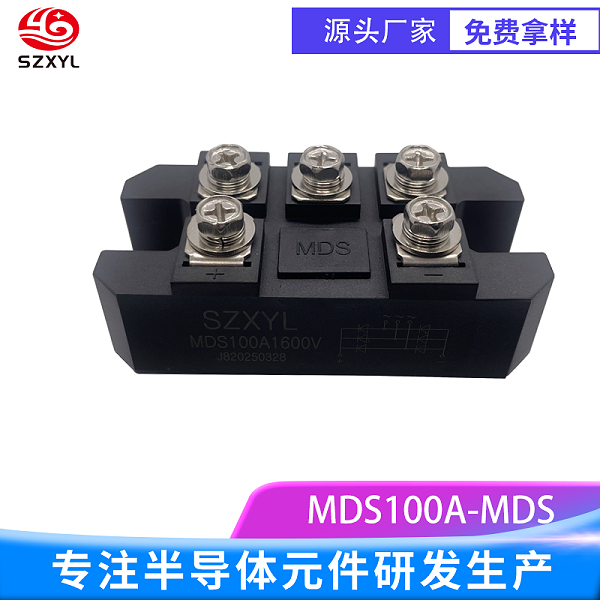

MDS100A 是一款高性能的三相桥式整流模块，广泛应用于工业设备的直流电源、PWM变频器、逆变焊机等领域。它以其高反向耐压、大电流承载能力和快速恢复时间而闻名，能够有效提高电路效率并减少能量损耗。
产品特性
高反向耐压：反向重复峰值电压（VRRM）为1600V，能够承受较高的反向电压，适用于中高电压环境。
大电流承载能力：直流输出电流（IF(AV)）为100A，能够处理较大的电流，适用于多种高频应用。
快速恢复时间：反向恢复时间（trr）通常大于500纳秒，使其在中频和低频应用中表现出色，能够快速切换，减少开关损耗。
低正向压降：在100A电流下，正向压降（VF）约为1.45V，有效减少能量损耗，提高电路效率。
高绝缘电压：芯片与底板电气绝缘，绝缘电压为2500V，确保在高压环境下的安全性。
优良的温度特性：工作结温可达150℃，确保在各种环境下的稳定运行。
国际标准封装：采用MDS模块封装，体积小，重量轻，安装方便。
符合环保标准：符合CE和RoHS，环保且耐用。
工作原理
MDS100A的工作原理基于三相桥式整流电路。在三相交流电输入时，六个二极管组成的桥式电路将交流电转换为直流电。每个二极管在正向导通时允许电流通过，而在反向偏置时阻止电流流动。MDS100A的快速恢复时间确保了在高频应用中的高效切换，减少开关损耗。
应用场景
直流电源：用于仪器设备的直流电源。
PWM变频器：作为输入整流电源。
逆变焊机：提供高效的整流功能。
直流电机励磁：用于直流电机的励磁电源。
开关电源：在开关电源中作为输入整流。
软启动电容充电：用于电容充电电路。
电气拖动和辅助电流：适用于电气拖动和辅助电流电路。
选型建议
工作电压：确保模块的反向耐压值高于电路中的反向电压。
工作电流：选择能够承受电路中电流的模块，保证电路的稳定性和效率。
封装形式：根据电路板设计和安装空间选择合适的封装形式。
散热措施：在设计电路时考虑适当的散热措施，以保持MDS100A在安全的工作温度范围内。
总结
MDS100A三相桥式整流模块凭借其高反向耐压、大电流承载能力和快速恢复时间，成为中频和低频应用中的理想选择。其广泛应用于直流电源、PWM变频器、逆变焊机等领域，能够有效提高电路效率并减少能量损耗。
