DB104S 是一款小功率的单相桥式整流二极管，具有快速恢复时间和低正向压降，广泛应用于多种电子设备中。在交流电的正半周期，二极管D1和D3导通，电流通过D1→负载→D3形成通路；在交流电的负半周期，二极管D2和D4导通，电流通过D2→负载→D4形成通路。无论输入电压的极性如何变化，负载电流的方向始终保持一致，从而将交流电转换为脉动直流电
产品特性
反向峰值电压：400V
平均正向整流电流：1A
峰值浪涌电流：50A
反向漏电流：在25℃时为10μA，在125℃时为500μA
正向压降：在1A电流下，为1.1V

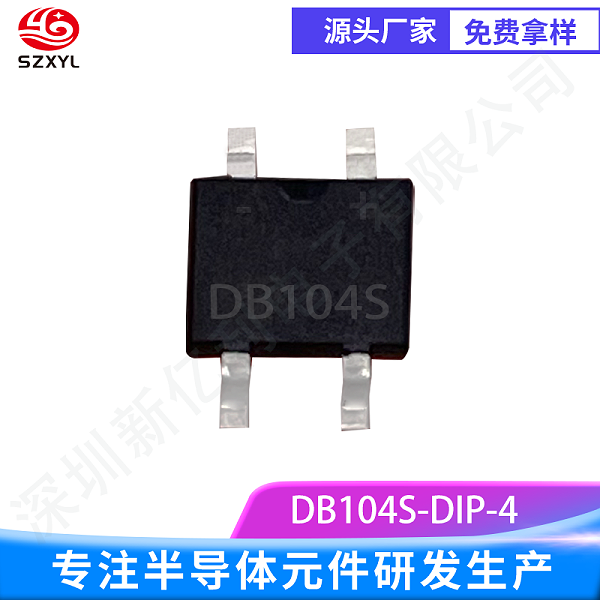

封装形式：采用DB-S封装，表面贴装
工作温度范围：-55℃至%2B150℃
工作原理
DB104S是一款单相桥式整流二极管，其工作原理基于二极管的单向导电性在交流电的正半周期，二极管D1和D3导通，电流通过D1→负载→D3形成通路；在交流电的负半周期，二极管D2和D4导通，电流通过D2→负载→D4形成通路。无论输入电压的极性如何变化，负载电流的方向始终保持一致，从而将交流电转换为脉动直流电
应用场景
DB104S适用于多种低频电源电路，包括：
家用电器：如电磁炉、洗衣机、冰箱等的电源转换和整流电路
电动工具：用于电机驱动电路中的整流部分
LED照明：在电源驱动电路中实现电压整流
汽车电子：用于车载电源管理电路
电子设备：如电源适配器、电源管理模块等
使用建议
工作温度范围
工作温度范围为-55℃至150℃在设计电路时，确保工作环境温度在此范围内，以保证二极管的稳定性和可靠性。
反向耐压
反向耐压为400V。在选择该二极管时，应确保电路中的反向电压不超过此值，以避免击穿二极管。
平均整流电流
平均整流电流为1A。在设计电路时，应确保通过二极管的平均电流不超过此值，以防止过热和损坏。
总结
DB104S凭借其高反向耐压、低正向压降和快速恢复时间，成为小功率电源管理应用中的理想选择。其广泛应用于家用电器、电动工具、LED照明等领域，能够有效提高电路效率并减少能量损耗
