供应MBRF2090CT TO-220F 超低VF? 快恢复?

产品简介 / Introduction

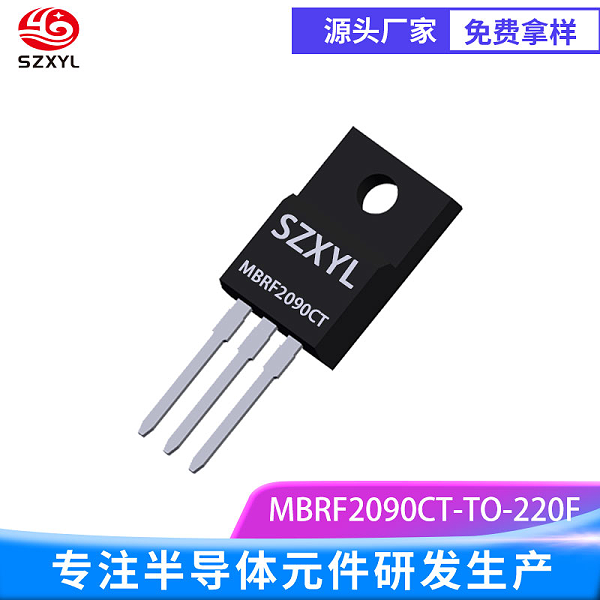

MBRF2090CT TO-220F
MBRF2090CT TO-220F产品概述
MBRF2090CT TO-220F采用先进的沟槽 MOS 肖特基技术，结合 TO-220F 全塑封装，提供卓越的电气性能与热管理能力。该器件集成两个独立的肖特基二极管，共阴极配置，可承受 20A 的连续正向电流和 90V 的反向电压，适用于开关电源、DC/DC 转换器、续流二极管等高频整流应用。
MBRF2090CT TO-220F关键特性
高效能设计：
低正向压降（典型值 0.7V@10A），显著降低导通损耗，提升系统效率。
快速开关特性，支持高频操作（＞500kHz），适合高频率转换需求。
极低的反向漏电流（100μA@90V），确保低功耗待机模式。
高可靠性：
耐浪涌电流能力强，可承受 150A 的非重复正向浪涌电流。
工作温度范围 - 65°C 至 + 150°C，适应严苛工业环境。
封装优势：
TO-220F 全塑封装，无需额外绝缘垫即可直接安装在散热器上，简化设计并降低成本。
引脚间距 2.54mm，通孔安装，兼容标准 PCB 布局。
引脚表面镀锡
MBRF2090CT TO-220F的技术参数
参数数值单位测试条件
反向重复峰值电压 90 V -
正向平均电流 20 A 每二极管 10A，Tj=100°C
正向浪涌电流 150 A 8.3ms 单脉冲
正向压降 ≤0.8 V IF=10A，Tj=25°C
反向漏电流 ≤100 μA VR=90V，Tj=25°C
工作结温范围 -65 ~ +150 °C -
存储温度范围 -65 ~ +150 °C -
MBRF2090CT TO-220F的典型应用
开关电源（SMPS）：作为次级侧整流二极管，提升转换效率。
DC/DC 转换器：支持高频同步整流，降低纹波电压。
电机驱动与逆变器：提供续流保护，防止反向电动势损坏电路。
极性保护电路：确保电源反接时设备安全。
封装信息
封装类型：TO-220F 全塑封装，3 引脚单列直插。
引脚定义：1、3 脚为阳极（A1、A2），2 脚为公共阴极（K）。
尺寸：本体长度约 15.7mm，引脚间距 2.54mm，兼容标准 TO-220 散热器。
注意事项
肖特基二极管无反向恢复时间（trr），适用于高频开关场景。
建议通过散热器或 PCB 布局优化散热，确保长期可靠性。
