为了防止电源受外电路的反向电压时损坏电源。比如电源接了电感电路，突然断电，电感上会产生反向电压(对于电感，当电感突然断电时，会在其两端产生一个反向电动势，你可以看看电感的知识)，电源接了输入端颠倒正负极的二极管，电感上反向电压就和二极管电路构成电流通路，被二极管钳位，不会在电源上产生反向过电压损坏电源。

续流二极管的电路

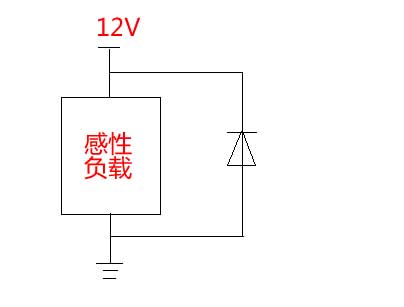

续流二极管应该加到感性负载的两端，这里说的感性，就是具有电感特性，而不是性感。感性负载的特性就是电流不能突变，也就是说，不可能一下子就没了，也不可能一下子就有了，需要有个过程。

常见的感性负载有继电器线圈、电磁阀。

继电器与续流二极管接法

直流继电器的线圈需要并联一个续流二极管，以短路线圈电流断电瞬间，由线圈感生的高压反向电。

续流二极管的并联方向应与工作电压方向相反，也就是不影响线圈正常的工作。具体就是二极管的正极要接电源来电的负极方向(也就是相反的意思)。

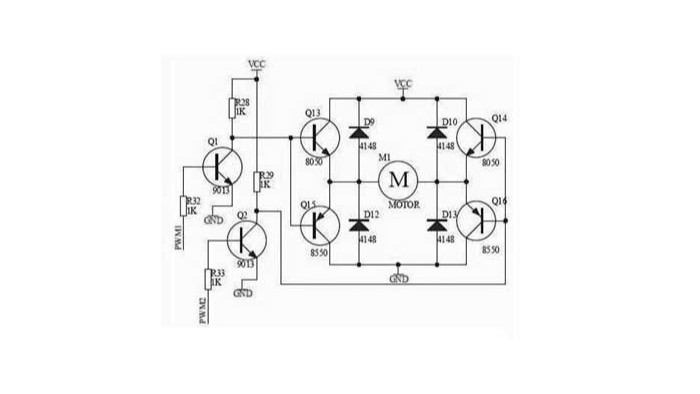

H桥电路直流电机正反转的续流二极管的接法，如下图所示：

其中M为直流电动机，型号为9013、8050、8550的管子分别为晶体三极管，型号为4048分别为续流二极管。

H桥是一个典型的直流电机控制电路，因为它的电路形状酷似字母H，故得名与“H桥”。4个三极管组成H的4条垂直腿，而电机就是H中的横杠(注意：图中只是简略示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来)。
