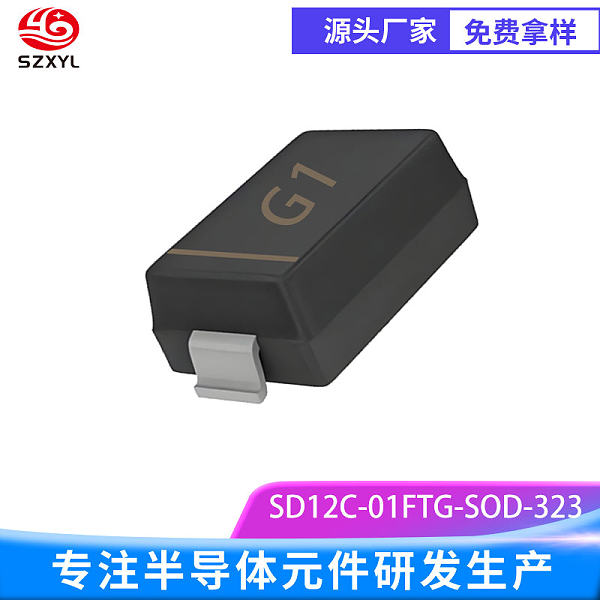

SD12C 是一种瞬态抑制二极管（TVS），通常用于保护电路免受瞬态电压（如雷击、电涌等）的损害。以下是其主要参数：
型号：SD12C
封装形式：SOD-323
反向工作电压：12V，能够承受高达 12V 的持续反向电压。
钳位电压：通常在 18V 至 20V 之间，能够在瞬态事件发生时将电压钳制在安全范围内。
峰值脉冲电流：通常在 10A 至 20A 之间，能够承受短时间内高电流脉冲。
特性
具有以下主要特性：
高钳位性能：能够在瞬态事件发生时迅速将电压钳制在安全范围内，保护电路免受高电压冲击。
快速响应：响应时间极短，通常在纳秒级别，能够及时响应瞬态事件。
低漏电流：在正常工作时漏电流极小，通常在微安级别，对电路的功耗影响极小。
紧凑封装：采用小型表面贴装封装，适合紧凑型设计，便于集成到各种电子设备中。
应用领域
具体包括：
消费电子设备：如智能手机、平板电脑、笔记本电脑等，用于保护 USB 接口、HDMI 接口等。
通信设备：如路由器、交换机、基站等，用于保护网络接口和通信线路。
工业设备：如工业控制器、传感器等，用于保护信号线路和接口。
汽车电子：如汽车电子控制单元（ECU）、车载信息娱乐系统等，用于保护车载接口和通信线路。
医疗设备：如医疗监测设备、诊断设备等，用于保护敏感的电子元件。
工作原理
工作原理如下：
正常工作状态：
在正常工作时，处于高阻态，漏电流极小，对电路的正常工作几乎没有影响。
瞬态事件发生时：
当瞬态事件（如雷击、电涌等）发生时，SD12C 会迅速导通，将瞬态电压钳制在安全范围内（通常在 18V 至 20V 之间），从而保护电路免受高电压冲击。
瞬态事件结束后：
瞬态事件结束后，SD12C 会自动恢复到高阻态，继续保护电路。
 结尾总结

SD12C 瞬态抑制二极管是一种性能可靠的保护器件，具有高钳位性能、快速响应、低漏电流和紧凑封装等特点。它能够有效保护电子设备免受瞬态电压的损害，适用于多种消费电子设备、通信设备、工业设备、汽车电子和医疗设备等应用场景。凭借其宽工作温度范围和低漏电流特性，SD12C 在各种工作环境下都能保持稳定的性能，是理想的瞬态电压保护解决方案。
