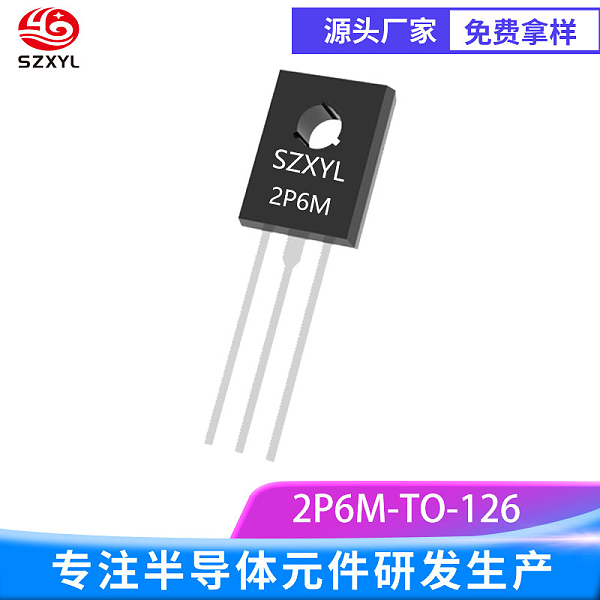

2P6M TO-126的he心参数
通态电流（IT RMS）：2A
断态重复峰值电压（VDRM/VRRM）：600V
门极触发电流（IGT）：≤200μA
门极触发电压（VGT）：≤1.3V
保持电流（IH）：≤40mA
通态压降（VTM）：≤2.2V
浪涌电流（ITSM）：20A
工作温度范围：-40?C 至 %2B 125?C
封装类型：TO-126
2P6M TO-126的功能与特性
高耐压与宽电压兼容性
微触发设计与低功耗控制
门极触发电流低至 200μA，可直接与微控制器、逻辑电路或光耦输出接口，无需额外驱动电路。
触发电压≤1.3V，兼容 3.3V 或 5V 控制信号，简化设计复杂度。
紧凑封装与高效散热
TO-126 封装体积小巧，适用于空间受限的 PCB 布局，通过引脚焊接或铜箔散热设计，可在无额外散热器条件下满足 2A 负载需求。
建议在高环境温度或长时间满负载运行时，通过 PCB 铜箔或小型散热片辅助散热，确保结温不超过 125?C。
宽温域与抗干扰能力
工作温度范围 - 40?C 至 %2B 125?C，适应工业、汽车及户外环境。
高 dv/dt 耐受，减少噪声干扰导致的误触发风险，适合电磁环境复杂的场景。
单向导通特性
器件仅在阳极电压高于阴极且门极触发时导通，适用于半波整流、相位控制等单向电流场景，避免双向可控硅的复杂性。
2P6M TO-126的典型应用场景
照明与调光系统
白炽灯、卤素灯的亮度调节，通过相位控制实现平滑调光。
智能开关、触摸开关等低压控制场景，利用微触发特性直接连接传感器或 MCU。
中小功率电机控制
小型交流电机的速度调节，通过改变导通角调整平均电压。
固态继电器的he心开关元件，用于控制电磁阀、电磁锁等感性负载。
电源管理与保护
AC-DC 半波可控整流：低功率电源的电压调节。
过压保护电路：结合齐纳二极管或热敏电阻实现自动断电功能。
漏电保护与安全开关：在电路中检测异常电流并快速切断负载。
汽车与摩托车电子
点火系统控制：利用高耐压特性驱动火花塞点火线圈。
辅助电源管理：调节车载充电器或点烟器接口的功率输出。
2P6M TO-126的产品优势
高性价比与兼容性：TO-126 封装为标准插件设计，兼容主流 PCB 布局和焊接工艺，可直接替代同类 2A/600V SCR，且多数厂商提供编带包装，支持自动化生产。
高可靠性：玻璃钝化结技术提升抗湿性和长期稳定性，适用于高湿度或振动环境。
设计灵活性：
触发方式：支持电阻分压、脉冲变压器或光耦隔离触发，适应不同控制信号类型。
保护电路：在感性负载中，建议并联 RC 吸收电路或 TVS 二极管，抑制电压尖峰。
2P6M TO-126的使用注意事项
门极驱动要求
触发信号：正向脉冲宽度需≥10μs，幅值≥VGT%2B0.5V，避免因信号过弱导致无法导通。
反向保护：门极 - 阴极间电压不得超过 5V 反向电压，否则可能损坏器件。
散热与降额设计
通态功耗 P=VTM?IT≈3.4W，建议通过 PCB 铜箔或散热片降低结温。

环境温度＞50?C 时，需按厂商降额曲线调整zui大工作电流。
