基本特性

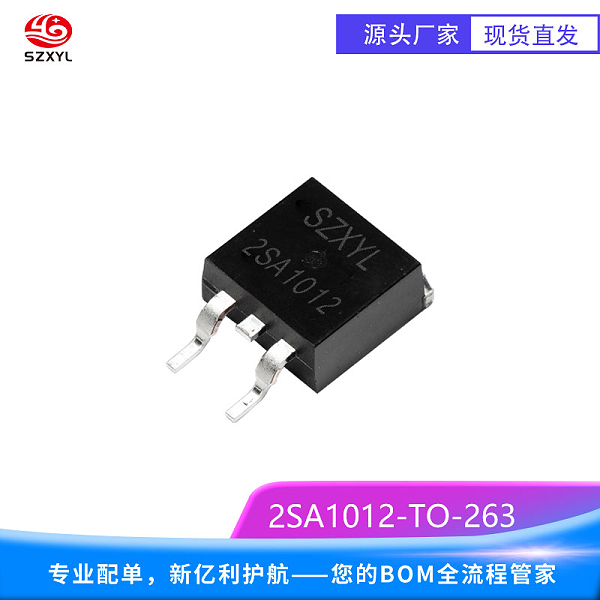

2SA1012是一款PNP型硅外延平面晶体管，广泛应用于高电流开关电路。它具有低集电极饱和电压和高速开关时间的特点，适用于多种高电流应用场景
基本参数
晶体管类型：PNP
集电极电流（IC）：-5A
集电极-基极电压（VCBO）：-60V
集电极-发射极电压（VCEO）：-50V
发射极-基极电压（VEBO）：-5V
直流电流增益（hFE）：范围70-240
转换频率（fT）：60MHz
集电极截止电流（ICBO）：-1μA
集电极-发射极饱和电压（VCE(sat)）：在IC=-3A时，-0.4V
耗散功率（PD）：25W
工作温度范围：-55℃~%2B150℃
应用场景
2SA1012适用于多种高电流应用场景，包括：
高电流开关电路：用于电源管理、电机驱动等
音频放大器：提供高保真音质
电源管理系统：用于开关电源
工作原理
2SA1012作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其低集电极饱和电压和高速开关时间使其在高电流开关应用中表现出色
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
2SA1012的集电极电流和耗散功率相对较大，但仍需注意不要超过其额定值，以免损坏管子
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施
结尾总结
2SA1012凭借其低集电极饱和电压、高速开关时间和高电流处理能力，在高电流开关应用中表现出色。它适用于高电流开关电路、音频放大器和电源管理系统等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1012是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
