一、产品概述
USBLC6-2SC6 是一款专为 USB 接口（含 USB 2.0/3.0/Type-C 等主流规格）设计的双向瞬态电压抑制（TVS）二极管，核心功能是为 USB 接口及周边电路提供高效的静电放电（ESD）防护与瞬态过电压保护。其采用超小型 SOT-23 封装，具备 6V 反向工作电压、低钳位电压及高瞬态功率承受能力，能在纳秒级时间内响应并钳位异常瞬态电压，有效保护 USB 接口芯片、数据传输电路及后端敏感元器件免受静电冲击与过电压损坏。广泛应用于智能手机、平板电脑、笔记本电脑、USB 外设（如 U 盘、移动硬盘）、充电器等带 USB 接口的电子设备，是消费电子与便携设备中 USB 接口防护的核心元件。
二、核心电气参数
-
反向工作电压（VRWM）：6V（双向对称），指二极管在正常工作状态下可安全承受的最大反向电压，与 USB 接口的标准工作电压（USB 2.0/3.0 供电电压为 5V）高度匹配。该参数确保 TVS 二极管在正常 USB 供电与数据传输过程中处于截止状态，不影响电路正常工作，同时为后续瞬态电压防护预留充足余量。
-
击穿电压（VBR）：典型值 6.8V，最小值 6.2V，最大值 7.5V（双向），指 TVS 二极管开始导通并进入钳位状态的电压阈值。当 USB 接口出现超过 VBR 的瞬态过电压（如静电放电、电源波动）时，二极管迅速击穿并导通，将电压钳位在安全范围，避免后端电路承受过高电压。
-
钳位电压（VC）：在 1A 瞬态电流（IPP=1A）下，钳位电压典型值 8.5V，最大值 9.5V；在 30A 峰值脉冲电流（IPP=30A）下，钳位电压最大值≤15V。低钳位电压特性确保瞬态电压被快速限制在后端敏感芯片（如 USB 控制器、MCU）的耐压范围内（通常≤12V），有效降低过电压对元器件的损伤风险。
-
峰值脉冲功率（PP）：在 10/1000μs 脉冲波形下，峰值脉冲功率达 300W，代表 TVS 二极管可承受的最大瞬态能量。该参数确保器件能应对 USB 接口常见的高强度静电放电（如接触放电 ±8kV、空气放电 ±15kV）与短时过电压冲击，具备优异的瞬态能量吸收能力。
-
响应时间（tR）：≤1ns，指 TVS 二极管从检测到瞬态过电压到开始导通钳位的时间。纳秒级响应速度远快于 USB 接口电路的信号传输速度与元器件的损坏响应时间，能在瞬态电压对电路造成影响前完成防护动作，实现 “零延迟” 保护。
-
静电放电（ESD）防护等级：符合 IEC 61000-4-2 标准，接触放电 ±8kV，空气放电 ±15kV，远超 USB 接口设备的常规 ESD 防护需求（通常要求接触放电 ±4kV），确保设备在生产、运输、使用过程中免受人体静电、环境静电的冲击损坏。
三、结构与工艺设计
-

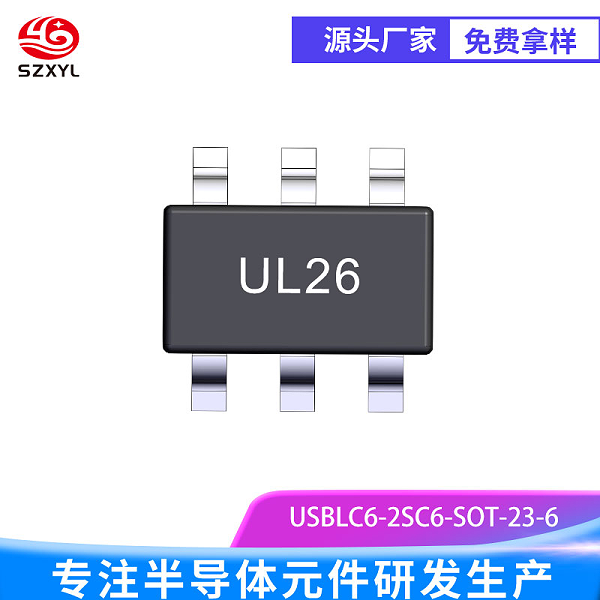

封装形式：采用行业通用的 SOT-23 超小型表面贴装封装，封装尺寸仅为 2.90mm×1.30mm×1.10mm，重量约 0.004g。超小体积与轻薄设计使其能轻松集成于 USB 接口附近的高密度电路板（如手机主板、USB 充电器 PCB），有效节省 PCB 空间，适配消费电子设备 “小型化、轻薄化” 的设计趋势。封装引脚为 3 引脚结构（1 脚与 3 脚为阳极，2 脚为阴极，双向保护通过对称结构实现），引脚间距 1.27mm，兼容常规 SMT 贴片工艺，便于自动化量产。
-
内部结构与工艺：内部采用双向 PN 结结构，通过特殊的半导体掺杂工艺与钝化层技术，实现对称的双向电压保护特性，无需区分正负极即可满足 USB 接口的双向数据传输线（D+、D-）与电源线（VBUS）防护需求。芯片采用外延生长工艺制造，优化了 PN 结的动态响应特性，确保纳秒级响应速度；同时通过多层金属化电极设计，提升了芯片的电流承载能力与散热效率，保障在 300W 峰值脉冲功率下不烧毁、不失效。封装内部填充高导热绝缘材料，进一步提升散热性能与机械强度，防止芯片在瞬态冲击下出现脱落或损坏。
四、工作原理
USBLC6-2SC6 基于 PN 结的 “雪崩击穿” 效应实现瞬态电压抑制功能，具体工作流程如下：
-
正常工作状态：当 USB 接口电路处于正常工作电压（如 5V 供电、±0.3V 数据信号）时，TVS 二极管的反向工作电压（VRWM=6V）高于电路正常电压，二极管处于反向截止状态，等效为高阻抗，不影响 USB 的供电传输与数据信号传输（数据信号衰减≤0.5dB，确保信号完整性）。
-
瞬态过电压触发：当 USB 接口遭遇静电放电（如人体接触 USB 端口产生的静电）或瞬态过电压（如充电器插拔时的电压尖峰）时，电路电压瞬间超过 TVS 二极管的击穿电压（VBR=6.2-7.5V），PN 结发生雪崩击穿，二极管迅速从截止状态转为导通状态，等效阻抗急剧降低（从兆欧级降至毫欧级）。
-
电压钳位与能量吸收：导通后的 TVS 二极管将电路电压钳位在其钳位电压（VC≤15V@30A），同时吸收瞬态过电压产生的大量能量（通过峰值脉冲功率 300W 实现），将多余能量转化为热量并快速散发。
-
恢复正常状态：当瞬态过电压消失，电路电压恢复至正常工作范围（≤6V）时，TVS 二极管的 PN 结雪崩击穿效应终止，二极管自动恢复至反向截止状态，电路重新进入正常工作模式，整个过程无需外部控制，实现 “自恢复” 防护。
五、应用场景
-
智能手机 / 平板电脑：用于 USB Type-C 接口的 VBUS 电源线、D+/D - 数据传输线防护，保护内部 USB 控制器、充电管理芯片免受充电插拔时的电压尖峰与人体静电冲击，确保充电安全与数据传输稳定。
-
笔记本电脑：适配笔记本 USB-A/Type-C 接口，防护外部设备插拔时的静电与过电压，避免损坏主板上的 USB hub 芯片、南桥芯片等敏感元器件，减少因接口防护失效导致的主板故障。
-
USB 存储设备（U 盘 / 移动硬盘）：集成于 USB 接口附近，防护用户使用过程中的静电冲击（如冬季干燥环境下插拔 U 盘产生的静电），保护外设内部的主控芯片与存储芯片，提升产品可靠性。
-
USB 打印机 / 扫描仪：用于设备 USB 接口的电源与数据线路防护，应对办公环境中的频繁插拔操作与静电干扰，确保设备与电脑的稳定连接，避免数据传输中断或设备死机。
-
USB 充电器 / 充电宝：用于充电器的 USB 输出端口或充电宝的 USB 放电端口，防护插拔时的电压尖峰与静电，保护充电器内部的电源管理芯片与充电宝的电池保护电路，提升充电安全性。
-
车载 USB 充电器：适配车载环境的 USB 接口，防护车载电源波动（如汽车启动时的电压冲击）与静电，确保为手机、导航仪等设备提供稳定安全的充电，避免车载电源异常损坏设备。
-
工业 USB 数据采集设备：用于工业场景下的 USB 数据采集模块接口防护，应对工业环境中的静电、电磁干扰导致的瞬态过电压，保障数据采集的准确性与设备的长期稳定运行。
-
物联网（IoT）设备：适配 IoT 设备的 USB 调试 / 供电接口，防护设备安装与维护过程中的静电冲击，保护内部 MCU 与通信模块，提升 IoT 设备在复杂环境下的可靠性。
