技术参数

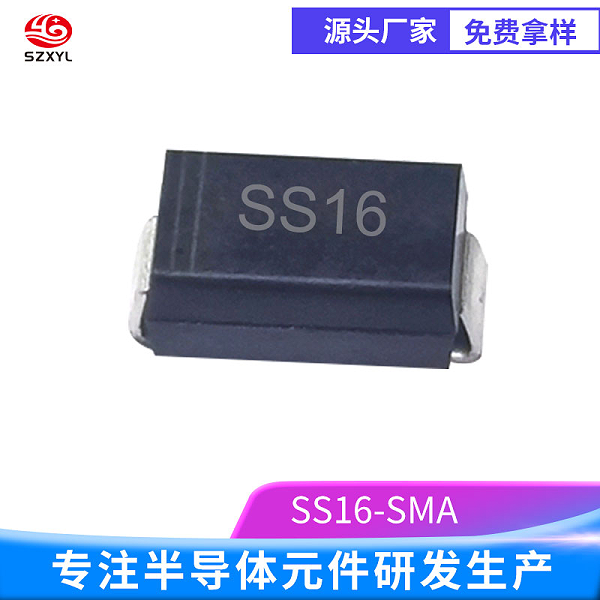

• 封装形式：SMA，贴片封装
• 反向电压（VRRM）：60V
• 正向电流（IFAV）：1A
• 正向压降（VF）：在1A电流下约为0.7V
• 反向漏电流（IR）：在60V反向电压下，漏电流通常为10μA
• 结电容（Cj）：约80pF
• 工作温度范围（TJ）：-65℃到%2B150℃

特性

• 低正向压降：正向压降低至0.7V，有助于降低功耗
• 快速恢复时间：适合高频应用，减少电路的切换时间
• 高效率：在电源转换器中提高整体效率，降低能耗
• 高可靠性：经过严格的质量控制，确保在各种环境下的稳定运行
• 良好的热性能：的散热特性，有助于维持器件的长期稳定运行




工作原理

• 肖特基势垒的形成

肖特基二极管的是金属与半导体之间的接触。当金属（如铂、金、钼等）与N型半导体接触时，半导体中的自由电子会流向金属，导致半导体端形成正离子区，金属端形成负离子区。这种电荷分布形成了一个内建电势，称为肖特基势垒

• 正向偏置

当向肖特基二极管施加正向偏压（金属端电位高于半导体端）时，肖特基势垒降低，电子能够更容易地从半导体流向金属，形成正向电流。SS16肖特基二极管的正向压降较低，通常在0.4V到0.7V之间

• 反向偏置

当施加反向偏压（金属端电位低于半导体端）时，肖特基势垒增加，电子难以从金属流向半导体，因此电流被阻断。此时，只有少量的漏电流存在，SS16的反向漏电流通常为10μA

• 快速恢复特性

肖特基二极管的反向恢复时间非常短，通常小于500纳秒。这使得它能够在高频电路中快速切换状态，减少能量损耗

• 低功耗与高效率

由于其低正向压降，SS16肖特基二极管在导通时消耗的能量较少，有助于提高整个电路的效率

应用场景

• 高频开关电源：用于整流和续流，提高电源效率
• 直流-直流转换器（DC-DC）：作为自由轮盘二极管，减小输出纹波电压
• 电池充电器：提高充电效率，减少能量损失
• 逆变器：提供快速切换速度和低压降性能
• 太阳能光伏系统：作为旁路二极管，防止电池板之间的电流反向流动
• 保护电路：用于电源和信号线的保护电路，如过压保护、反向极性保护

总结

SS16肖特基二极管是一款小功率、高频应用的二极管，具有1A的平均整流电流和60V的反向耐压。其低正向压降、快速恢复时间和高效率使其在小功率高频应用中表现出色
