基本参数

• 反向恢复时间（Trr）：35ns
• 正向压降（Vf）：在5A电流下为0.95V
• 直流反向耐压（Vr）：200V
• 整流电流（Io）：5A
• 反向电流（Ir）：在200V反向电压下为5uA，在100℃时为50uA
• 工作温度范围（Tj） ：-55℃~%2B150℃

特性

• 超快恢复时间：反向恢复时间极短，能够快速响应电压变化，适用于高频应用场景
• 低正向压降：导通时的压降较低，能够提高电路的效率
• 高电流容量：能够承受较大的电流，满足高功率应用需求

• 低反向电流：在反向电压下电流损耗小，提高效率 SF54

• 正向偏置：当PN结两端施加正向电压时，P区和N区中的载流子（空穴和电子）分别向PN结处移动，形成电流，二极管处于导通状态
• 反向偏置：当PN结两端施加反向电压时，载流子被拉离PN结，电流被阻断，二极管处于截止状态

• 功率转换：用于开关电源、DC-DC转换器、逆变器等，提高转换效率和功率密度
• 电机控制：用于电机驱动电路，提高电机效率，降低损耗
• 高频开关：用于频率合成器、高速数据传输等，实现高速开关和控制
• 其他领域：如无线通信、工业自动化、医疗设备等

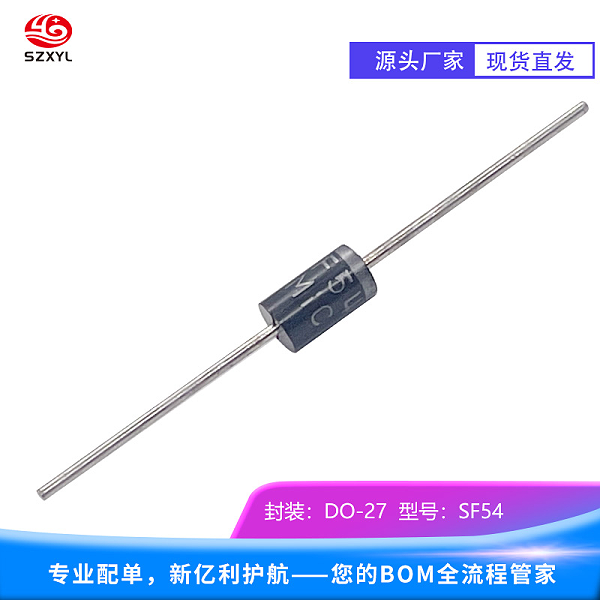

封装形式

使用注意事项

参数匹配

• 电流容量：整流电流为5A。在选择时，需确保电路中的实际电流不超过此值，避免因过流导致二极管损坏。
• 反向耐压：其直流反向耐压为200V。根据电路的工作电压选择合适的二极管，确保反向电压不会超过其耐压值，防止击穿。
• 工作温度：工作温度范围为-55℃~%2B150℃。在极端温度环境下使用时，需考虑温度对二极管性能的影响，如正向压降和反向漏电流等参数可能会随温度变化而改变。

• 高频应用：SF54的反向恢复时间为35ns，适用于高频开关电路。在设计高频电路时，需考虑其寄生电容和电感对电路性能的影响，以减少高频干扰和损耗。
• 保护电路：在电源管理、电子设备输入/输出保护等应用中。SF54可快速截断过电压或反向电压，保护后续电路。但需确保其与被保护电路的匹配，避免因响应时间过长或过短而影响保护效果。
• 热设计：虽然SF54具有一定的耐热能力，但在高功率应用中，仍需考虑散热措施。可通过合理布局、增加散热片等方式，降低二极管的工作温度，提高其可靠性和寿命
