产品概述

• R8K高压二极管是一种高耐压、中小功率的二极管，广泛应用于高压电路中，用于整流、保护和控制。其主要特点是高耐压能力、低漏电流和快速恢复时间

技术参数

• 反向电压（VRRM）8000V
• 平均正向电流（IF(AV)）500mA
• 正向压降（VF）1.2V
• 反向漏电流（IR）0.5mA
• 峰值正向浪涌电流（Ifsm）125A
• 工作温度范围（TJ）-55℃至150℃

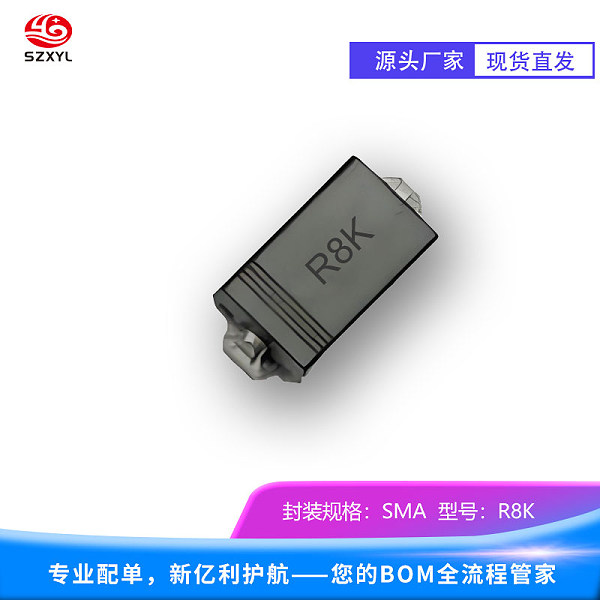

• 封装形式 R8K高压二极管通常采用贴片封装SMA
• 恢复时间（trr）75ns

工作原理

• 基于PN结的特性。当正向电压施加到PN结上时，电流可以自由通过；而在反向电压作用下，电流被阻止，表现出单向导电性。这种特性使得R8K二极管在高压电路中能够有效限制电流或产生高电压

使用建议

1. 散热设计

• 高电流工作时需注意散热：虽然正向压降较低，但在高电流工作时，仍会产生一定的热量。建议在设计时预留足够的散热空间，必要时可以使用散热片或优化PCB布局，以确保二极管在高电流下能够稳定工作。

2. 浪涌电流保护

• 浪涌电流的考虑：能够承受高达125A的峰值正向浪涌电流，但这种浪涌电流是瞬时的，不能持续。在设计电路时，需确保浪涌电流不会超过二极管的额定值，以避免损坏二极管。如果电路中可能出现较大的浪涌电流，建议使用浪涌电流抑制器（如压敏电阻）来保护二极管。

3. 反向电压保护

• 确保反向电压在额定范围内：反向电压为8kV，但在实际应用中，应确保反向电压不超过其额定值，以避免击穿。如果电路中可能出现超过8kV的反向电压，建议使用多个二极管串联或增加额外的保护措施。

应用场景

R8K高压二极管适用于多种需要高电压保护和控制的场景，包括：

• 高压电源：用于高压电源的整流和保护
• 雷击保护装置：作为限流元件和放电保护元件
• X射线设备：在医疗和工业X射线设备中提供高压整流
• 静电喷涂设备：防止反向电流，保护设备

使用建议

• 散热设计：虽然正向压降较低，但在高电流工作时仍需注意散热，建议在设计时预留足够的散热空间
• 封装选择：根据PCB设计和安装要求选择合适的封装形式
• 温度范围：确保工作温度在-55℃至150℃的范围内
• 浪涌电流：虽然R8K具有较高的浪涌电流承受能力，但在设计电路时需考虑浪涌电流对其他元件的影响
• 反向电压：确保反向电压不超过8kV，以避免对器件造成损坏

总结

• R8K高压二极管凭借其高耐压能力、低漏电流、快速恢复时间和高浪涌电流能力，成为多种高电压应用中的理想选择。它广泛应用于高压电源、雷击保护装置、X射线设备和静电喷涂设备等领域，能够显著提高电路的稳定性和可靠性。
