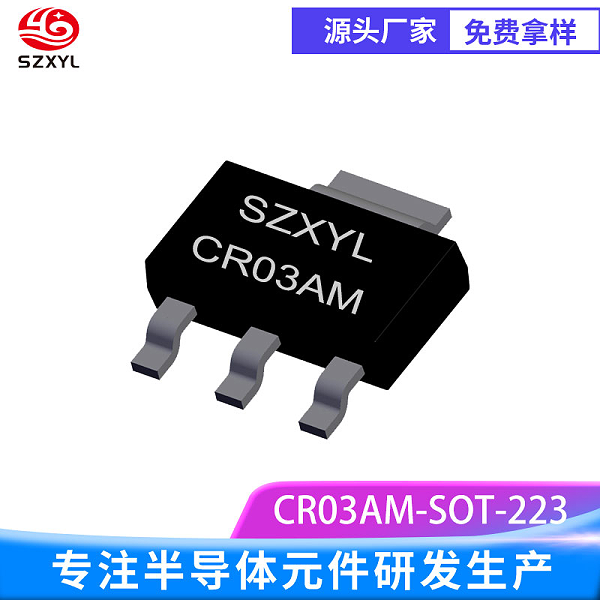

CR03AM
一、基础信息
产品型号：CR03AM
封装形式：TO-223（塑料封装，3 引脚，带散热底座）
器件类型：单向可控硅（SCR）
极性：三极（阳极 A、阴极 K、门极 G）
符合标准：RoHS 环保ren证，工业级可靠性设计
二、CR03AM的he心电气参数
参数名称 数值 单位 测试条件
断态重复峰值电压（VDRM） ≥600 V -
反向重复峰值电压（VRRM） ≥600 V -
通态平均电流（IT (AV)） 3 A 正弦波，θ=180?，TC=25℃
通态有效值电流（IT (RMS)） 4.5 A -
非重复浪涌电流（ITSM） 60 A 50Hz 正弦波，1 个周期
门极触发电流（IGT） ≤150 μA 25℃，VAK=600V，RL=1kΩ
门极触发电压（VGT） ≤0.8 V -
维持电流（IH） ≤5 mA 25℃，门极开路
通态压降（VTM） ≤1.2 V IT=3A，25℃
工作结温（Tj） -40~%2B125 ℃ -
三、CE03AM的特性
高耐压大电流设计：
600V 耐压适配quan球主流市电（220V/110V），3A 持续电流满足中小功率负载控制需求（如≤300W 设备）。
微触发高灵敏度：
门极触发电流低至 150μA，可直接由 MCU、逻辑电路或传感器信号驱动，简化外围电路设计。
高效散热封装：
TO-223 封装自带金属散热底座，搭配 PCB 铜箔即可实现良好散热（热阻 RθJA≤65℃/W），无需额外散热片。
可靠开关性能：
触发后维持导通状态，直至电流低于维持电流或电压反向，适用于脉冲控制、相位调节等场景。
四、CR03AM的典型应用场景
工业自动化：
小型电机（风机、水泵）调速与软启动；
继电器、电磁阀的开关控制。
消费电子与家电：
大功率灯具（LED 射灯、卤素灯）调光；
微波炉、烤箱的功率调节与温度控制；
电动工具（电钻、电锯）的转速控制。
安全与能源管理：
漏电保护器、过流保护电路；
太阳能逆变器直流开关、电池充放电保护。
汽车电子：
车载电机（雨刮器、车窗升降器）控制；
点火系统触发、电源转换器开关。
五、封装尺寸
长 ? 宽 ? 高≈10.16mm?6.35mm?4.57mm，适合标准 PCB 安装孔设计。
六、设计优势
成本与性能平衡：
相比 MOSFET 或 IGBT，在率开关场景中成本更低，驱动电路更简单。
兼容性强：
兼容交流 / 直流控制，支持相位控制（如 TRIAC 调光）和脉冲触发（如点火电路）。
抗浪涌能力：
60A 非重复浪涌电流耐受能力，可应对电网波动或负载突变等异常情况。
七、使用建议
散热优化：
当 IT (AV)＞2A 时，建议在 PCB 上设计≥10mm?10mm 的 1oz 铜箔区域辅助散热。
保护电路：
交流应用中并联 RC 吸收网络（如 0.1μF/630V%2B100Ω/2W），抑制电压尖峰。
触发信号要求：
门极触发脉冲宽度≥10μs，幅度≥1V，确保可靠导通。
八、包装与储存
包装形式：
卷带包装（Tape & Reel），标准盘装 500pcs / 盘，支持 SMT 自动化上料。
储存条件：

温度 - 55~%2B150℃，湿度≤85% RH，存放于干燥通风环境，避免潮湿与腐蚀性气体。
