BCX70晶体管
一、基础信息

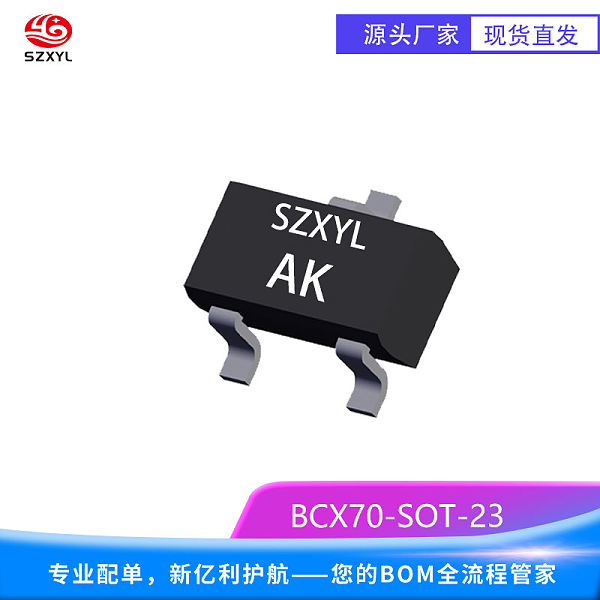

BCX70 属于NPN 型晶体管，这意味着其内部的电流传导主要由电子从发射极经基极流向集电极来实现。质量可靠且来源广泛。其采用 SOT - 23 封装形式，这种封装具有体积小巧、适合表面贴装的显著优势。SOT - 23 封装的尺寸紧凑，能够有效节省电路板空间，特别适用于对设备小型化有严格要求的现代电子产品。
二、主要参数
电压参数：集电极 - 发射极zui大电压 VCEO 为 45V，发射极 - 基极电压 VEBO 为 5V。这些电压参数确保了在设计电路时，能够合理设置工作电压，保证它的稳定运行和使用寿命。
电流参数：zui大集电极电流 IC 可达 0.2A，而在实际的常规工作中，其集电极电流 Ic 一般为 100mA。
功率参数：zui大功率耗散通常在 0.25 - 0.35W 之间，这表示在正常工作过程中，它允许消耗的zui大功率。在设计电路时，需要根据这一参数合理散热，避免因功率损耗过大导致晶体管过热，从而影响其性能甚至损坏。
电流增益参数：直流电流增益 hFE 一般处于 120 - 380 的范围，但不同型号以及测试条件下会有所波动。hFE 反映了它对电流的放大能力，在放大电路中，这一参数对于确定输入与输出信号之间的关系至关重要，工程师可根据具体的放大倍数要求来选择合适 hFE 值的 BCX70 晶体管。
频率参数：标称过渡频率 fT 为 250MHz，能够在一些中高频小信号放大电路中发挥作用，处理一定频率范围内的信号而不失真。
温度参数：工作温度范围为 - 65℃至 %2B 150℃
三、产品特点
高电流增益特性：BCX70 具有较高的直流电流增益，这一特性使其能够高效地对小信号进行放大。在音频放大电路中，它可以将微弱的音频信号。在低频信号处理电路中，也能精准地将微小的电信号增强，为后续的信号处理步骤提供合适幅度的信号。
低集电极 - 发射极饱和电压：该特性使得它在作为开关应用时表现出色。当晶体管导通时，低饱和电压能够有效降低导通时的功耗，减少能量损耗，提高能源利用效率。同时，它还能加快晶体管的开关速度，使其能够快速地在导通和截止两种状态之间切换。在数字电路中，这种快速的开关特性可用于实现高速的数据传输与处理；在电源管理电路中，能够高效地控制电源的通断，优化电源管理系统的性能。
低噪声性能：在 30Hz 至 15kHz 的频率范围内，BCX70 展现出低噪声特性。在这类电路中，低噪声性能能够有效减少噪声对原始音频信号的干扰，确保输出的音频信号纯净、清晰，提升音质效果。
四.典型应用场景
1.高频信号处理
射频放大、振荡电路（受益于250 MHz高fT）
2.低噪声放大
传感器信号前置放大（低噪声设计）高速开关电路
数字逻辑控制、驱动电路（快速开关特性）
通用小信号放大

音频放大、电源管理辅助电路
