7905 TO-220F的he心产品概述

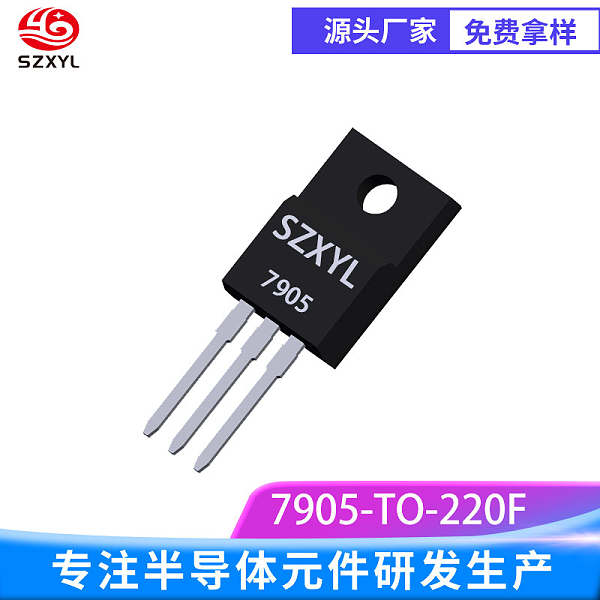

7905 TO-220F 是一款经典 三端固定负电压稳压器，采用  TO-220F 全塑封装，专为 精密负电源管理 设计。
凭借 -5V?4% 精准输出电压、1.5A 连续输出电流和  2V@1A 典型压差电压，它在音频放大器、工业控制系统及通信设备中表现卓越。
7905 TO-220F的技术参数与性能优势
参数 数值范围 应用价值
输出电压（Vout） -5V（?4% 精度 为运算放大器、比较器及需要负电源的数字逻辑电路提供稳定基准电压。
输入电压范围（Vin） -8V 至 - 35V 兼容宽电压输入场景，如多节铅酸电池（-12V）、工业母线（-24V）或定制电源系统。
zui大输出电流（Iout） 1.5A 满足中小功率负载需求，如音频功率放大器、继电器驱动电路及通信模块供电。
压差电压（Vdrop） 2V，轻载时可低至 1.5V 适用于输入电压接近输出电压的场景。
静态电流（Iq） 5-8mA 低功耗设计，适用于电池供电设备。
线性调整率 ≤100mV（Vi=-7.5V 至 - 25V） 输入电压波动时，输出电压变化≤0.02V，保证电压稳定性。
负载调整率 ≤100mV（Io=5mA 至 1.5A） 负载电流变化时，输出电压变化≤0.02V，适用于动态负载场景。
工作温度范围 -40℃至 %2B 125℃ 适应极端环境，可用于汽车电子、高压输电设备等场景。
封装类型 TO-220F 紧凑尺寸（10.16mm?4.57mm?4.57mm），支持标准散热器安装，提升散热效率且无需绝缘垫。
7905 TO-220F的关键特性与应用场景
技术特性
经典三端稳压设计：
固定 - 5V 输出 和  内置带隙基准源 确保电压稳定性，适用于对噪声敏感的模拟电路（如音频放大器、精密传感器）和双电源数字系统（如运算放大器供电）。
低纹波输出（典型值≤50mV），减少电源噪声对信号链的干扰，提升系统信噪比（SNR）。
高可靠性与保护机制：
热过载保护与限流功能：当结温超过 125℃或输出电流超过 1.5A 时，自动关闭输出，防止芯片损坏。
反向电压保护：内置二极管防止输出端反向电压损坏器件，适合复杂电源环境。
兼容性与灵活性：
宽输入电压范围（-8V 至 - 35V）兼容多种电源输入，如单节锂离子电池（-3.7V，需配合倍压电路）、多节铅酸电池（-12V）或工业负母线（-24V）。
逻辑电平驱动（无需外部偏置电路），支持直接连接微控制器（如 STM32）或电源管理模块。
输出电容要求低：固定版本仅需≥10μF 输出电容（推荐钽电容）即可保证稳定性，简化 PCB 设计。
7905 TO-220F的典型应用场景
音频与通信设备：
双电源音频放大器：为运放提供 ?5V 电源，确保信号放大的线性度与低失真。
通信模块供电：为 RS-485 收发器、CAN 总线接口芯片提供负电源，增强抗干扰能力。
工业与自动化：
传感器与信号调理：为差分放大器、桥式传感器提供 - 5V 基准电压，提升测量精度。
分布式电源系统：作为二级稳压器，将 - 24V 工业电源转换为 - 5V，为 PLC 输入模块或隔离电路供电。
汽车电子与交通：
车载 ECU 与传感器
新能源汽车 BMS
