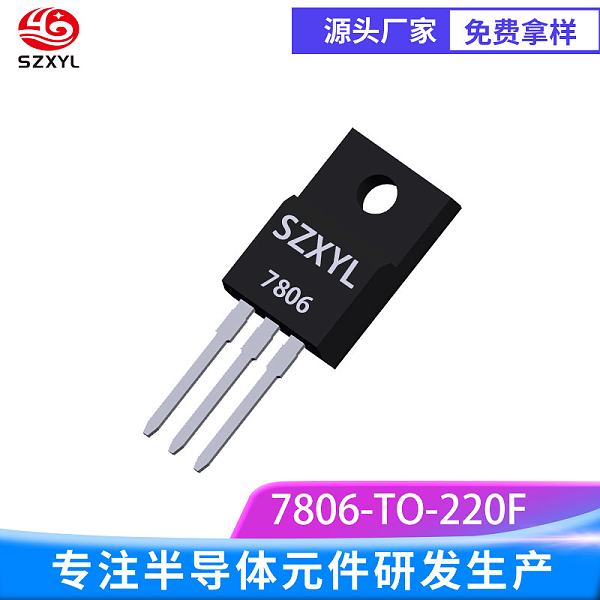

7806 TO-220F
he心功能与特性
7806 TO-220F 是一款经典三端线性稳压器，专为 %2B6V 固定输出电压设计，采用 TO-220F 塑料封装，适用于需要稳定、低噪声电源的中小功率电子系统。
he心特性：
输出规格：标称输出电压 6V，输出电流 zui大 1.5A
输入电压范围：支持 8V 至 25V 宽输入电压
线性稳压优势：
低噪声特性：输出噪声电压低至 45μV（10Hz-100kHz），纹波抑制比（RR）高达 59-75dB（120Hz 输入），满足精密模拟电路对电源纯净度的要求。
高稳定性：线性调整率 ≤ 120mV（输入电压 8V-25V），负载调整率 ≤ 120mV（输出电流 5mA-1.5A），确保电压波动在 ?2% 以内。
保护机制：7806 TO-220F 内置 过流保护、过热关断及 安全工作区补偿，防止短路或过载损坏器件，提升可靠性。
封装与散热：
TO-220F 封装：标准直插式设计，便于手工焊接与 PCB 布局；金属散热片（引脚 2）可直接连接 PCB 地或外部散热器，结到壳热阻仅 5?C/W，适合中等功率场景（如 1A 负载下需加装散热片）。
工作温度范围：-20?C 至 %2B125?C（结温），适应工业级环境。
7806 TO-220F 的技术参数与性能指标
参数 数值 说明
输出电压（Vout） 6V ?5% 典型值 6V，容差范围 5.7V-6.3V
zui大输出电流（Iout） 1.5A 需确保散热条件（如加装散热片）
输入电压范围（Vin） 8V-25V zui小输入电压需比输出电压高 ≥2V（压差电压）
压差电压（Vdrop） ≤2V（典型值） 输入电压与输出电压的zui小差值
纹波抑制比（RR） 59-75dB（120Hz） 有效抑制电源输入侧的纹波干扰
输出噪声电压 ≤45μV（10Hz-100kHz） 适合对噪声敏感的模拟电路
结到壳热阻（θJC） 5?C/W TO-220F 封装的散热性能优异
结到环境热阻（θJA） 65?C/W 无散热器时的自然散热条件
典型应用场景
1. 工业自动化与控制
传感器与执行器供电：为 6V 压力传感器、温度变送器或 小型电磁阀提供稳定电源，确保工业环境下信号采集与控制的可靠性。
PLC 与控制模块：作为工业控制板的辅助电源，为逻辑电路、信号调理芯片（如 ADC/DAC）或通信接口（如 RS-485、CAN 总线）提供低噪声 6V 电压。
电机驱动辅助电路：在步进电机或伺服驱动器中，为驱动芯片的逻辑控制部分供电（需注意与主电源的电气隔离）。
2. 通信与网络设备
射频前端与信号处理：为通信基站的 低噪声放大器（LNA）、混频器或 频率合成器提供偏置电压，确保射频信号的稳定性与频谱纯净度。
安防监控系统：为 6V 监控摄像头、门禁读卡器或 无线传感器节点供电，尤其适用于长距离 PoE（以太网供电）系统中的降压转换。
网络设备电源：为路由器、交换机的 模拟电路（如时钟发生器、PHY 层芯片）提供稳压电源，支持高速数据传输的稳定性。
3. 消费电子与家电
便携式设备
智能家居设备
4. 汽车电子与车载系统
车载辅助电源
ECU 与传感器接口
5. 测试与测量仪器
实验室电源模块

原型开发与教学实验
