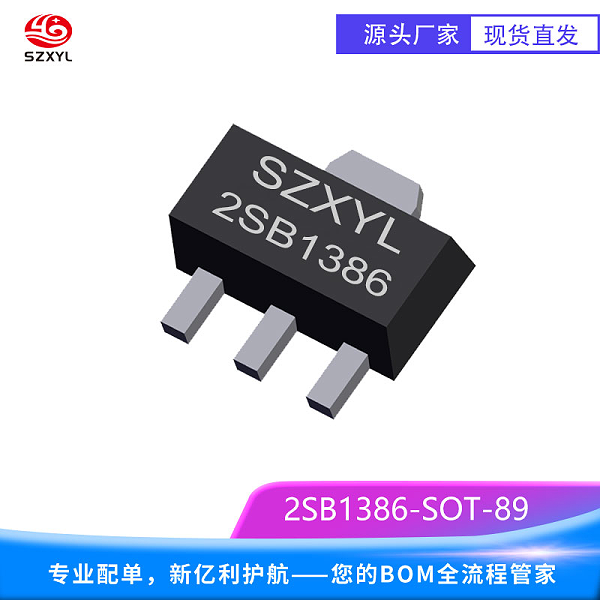

2SB1386 SOT-89 PNP 型晶体管产品描述

2SB1386 he心参数与特性

• 低压大电流能力：集电极 - 发射极电压（VCEO）为 - 20V，集电极连续电流（IC）为 - 5A（直流），脉冲电流可达 - 10A，适用于消费电子的电机驱动、汽车电子的电源管理等场景，如电动汽车的 DC-DC 转换器、工业机器人的伺服电机控制模块。
• 超低饱和压降：在集电极电流（IC）为 - 4A、基极电流（IB）为 - 0.1A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.35V，显著降低导通损耗，提升能效，尤其适合高负载连续工作场景。
• 宽电流增益范围：直流电流增益（hFE）范围分为多档：ROHM 版本 T100R 档为 120~390，长电版本 BHQ 档为 120~270，支持精密信号放大和稳定的开关控制，适配不同增益需求，如传感器信号调理和电磁阀驱动。
• 高频性能：特征频率（fT）为 60MHz至 120MHz适用于中低频信号放大，如车载电子的音频功率放大器。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和汽车级应用。

2S1386 应用领域

1. 低压电机驱动：控制智能家电的直流电机（如扫地机器人、洗衣机），利用 20V 耐压和 5A 电流能力实现高效驱动，结合低饱和压降（-0.35V）降低能耗。可与 2SD2098（NPN）搭配组成互补对管，实现乙类放大结构。
2. 电源管理：在 DC-DC 转换器中作为开关管，支持 5-18V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。例如，在 48V 转 12V 的车载电源中，可通过并联多个 2SB1386 提升电流处理能力。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
4. 汽车电子：用于车载充电器的低压侧驱动，利用 5A 电流能力实现可靠控制，适配 48V 系统。同时，可作为汽车音响系统的功率输出级，与 2SD2098 搭配提供低失真音频放大。

可靠性与生命周期

• 高稳定性：采用 ROHM、长电科技等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。ROHM 版本通过 AEC-Q101 ren证，适用于汽车电子。

2SB1386 技术参数

2SB1386 SOT-89 凭借其超低饱和压降、宽增益范围和稳定的低压性能，成为消费电子、工业控制及汽车电子领域的理想选择。
