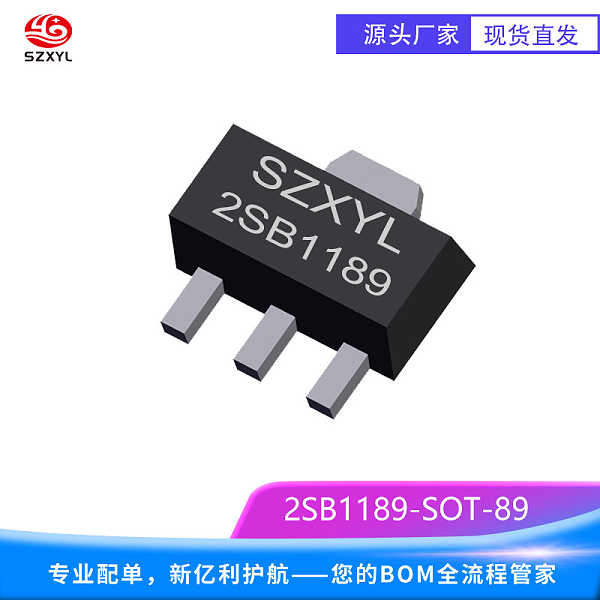

2SB1189 SOT-89 PNP 型晶体管产品描述

2SB1189he心参数与特性

• 高电压大电流能力：集电极 - 发射极电压（VCEO）为 - 80V，集电极连续电流（IC）为 - 0.7A（直流），脉冲电流可达 - 1.4A，适用于汽车电子的继电器驱动、工业设备的高压控制等场景，如车载 48V 系统的电磁阀驱动模块、工业自动化设备的伺服电机控制电路。
• 低饱和压降：在集电极电流（IC）为 - 500mA、基极电流（IB）为 - 50mA 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.4V（ROHM 版本），显著降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围分为多档：ROHM 版本 P 档为 82~180（丝印 P）、Q 档为 120~270（丝印 Q）、R 档为 180~390（丝印 R）；长电版本 BDR 档为 180~390（丝印 BDR），支持精密信号放大和稳定的开关控制，适配不同增益需求，如传感器信号调理和继电器驱动。
• 中频性能：特征频率（fT）为 100MHz，适用于中低频信号放大，如车载电子的音频功率放大器。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和汽车级应用。

应用领域

1. 高压电机驱动：控制工业设备的直流电机（如机械臂、泵类），利用 80V 耐压和 0.7A 电流能力实现高效驱动，结合低饱和压降（-0.4V）降低能耗。可与 2SD1767（NPN）搭配组成互补对管，实现乙类放大结构。
2. 电源管理：在高压 DC-DC 转换器中作为开关管，支持 12-60V 输入电压范围，优化转换效率，适用于车载充电器和工业电源模块。例如，在 48V 转 12V 的车载电源中，可通过并联多个 2SB1189 提升电流处理能力。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
4. 汽车电子：用于车载继电器的驱动电路，利用 80V 耐压和 0.7A 电流能力实现可靠控制，适配 48V 系统。同时，可作为汽车音响系统的功率输出级，与 2SD1859 搭配提供低失真音频放大。

可靠性与生命周期

• 高稳定性：采用 ROHM、长电等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。ROHM 版本通过 AEC-Q101 ren证，适用于汽车电子。

2SB1189技术参数

2SB1189 SOT-89 凭借其高电压能力、宽增益范围和稳定的低压性能，成为汽车电子、工业控制及高压电源管理领域的理想选择。
