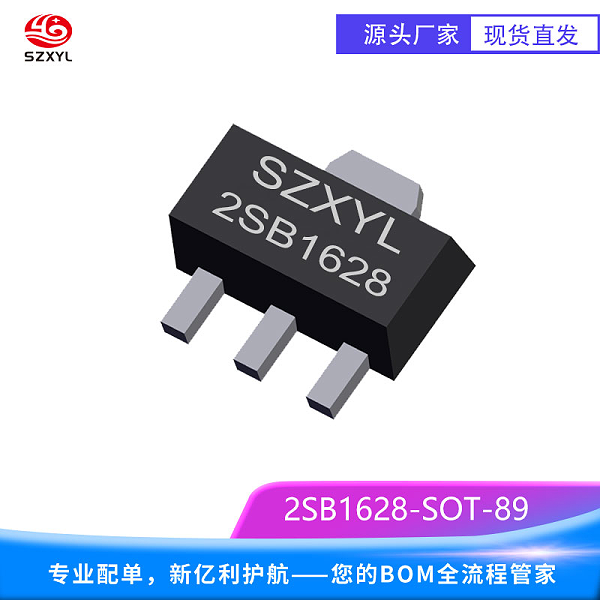

2SB1628 SOT-89 PNP 型晶体管产品描述

2SB1628he心参数与特性

• 高电压大电流能力：集电极 - 发射极电压（VCEO）为 - 60V，集电极连续电流（IC）为 - 3A（直流），脉冲电流可达 - 6A，适用于高压驱动、电源管理等场景，如汽车电子的电机驱动模块、工业自动化设备的继电器控制电路。
• 超低饱和压降：在集电极电流（IC）为 - 2A、基极电流（IB）为 - 0.1A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.4V（NEC 版本），显著降低导通损耗，提升能效。
• 宽电流增益范围：直流电流增益（hFE）范围分为三档：ZX 档（140~280）、ZY 档（200~400）、ZZ 档（280~560），支持精密信号放大和稳定的开关控制，适配不同增益需求。
• 高频性能：特征频率（fT）为 160MHz，适用于高速开关电路和中高频信号放大，如通信设备、车载电子的射频模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.50mm?2.45mm?1.50mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为基极（B）、集电极（C）、发射极（E），符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：热阻约为 250?C/W，建议在连续 3A 负载下使用散热片或优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。在陶瓷基板（250mm?）上的功率耗散（PC）可达 2W，适合高负载场景。

应用领域

1. 高压驱动电路：控制汽车电机的高压输出（如 48V 系统），利用 60V 耐压和 3A 电流能力实现可靠驱动。
2. 电源管理：在 DC-DC 转换器中作为开关管，结合低饱和压降（-0.4V）优化转换效率，支持 12-60V 输入电压范围。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和继电器驱动。
4. 音频放大器：作为互补对管与 2SD2403 搭配，用于高保真音频功率放大器的输出级，提供低失真放大。
5. 高频信号放大：在通信设备中用于中高频信号处理，如车载电子的射频模块。

可靠性与生命周期

• 高稳定性：采用 NEC、Renesas 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。

技术参数

2SB1628 SOT-89 凭借其高电压大电流能力、超低饱和压降和宽增益范围，成为电机驱动、电源管理及音频放大领域的he心元件。
