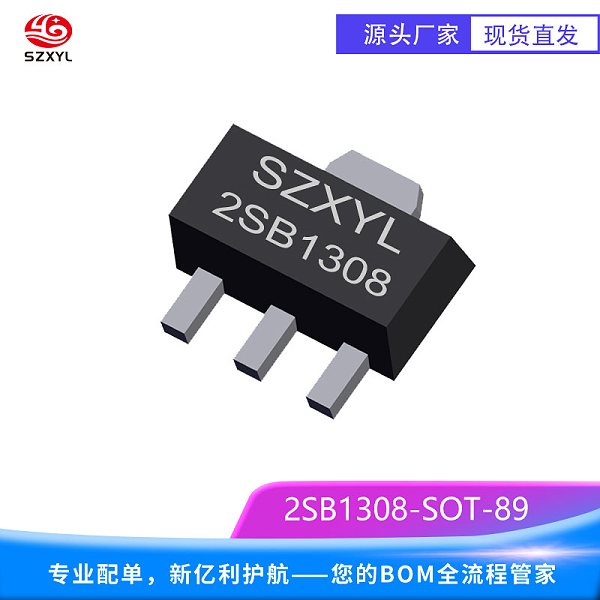

2SB1308 SOT-89 PNP 型晶体管产品描述

2SB1308he心参数与特性

• 低压大电流能力：集电极 - 发射极电压（VCEO）为 - 20V，集电极连续电流（IC）为 - 3A（直流），脉冲电流可达 - 6A，适用于消费电子的电机驱动、电源管理等场景，如智能家居的直流电机控制模块、车载充电器的低压侧开关电路。
• 超低饱和压降：在集电极电流（IC）为 - 1.5A、基极电流（IB）为 - 0.15A 时，集电极 - 发射极饱和电压（VCE (sat)）典型值为 - 0.45V，显著降低导通损耗，提升能效。ROHM 版本在 IC=-3A 时 VCE (sat) 低至 - 0.4V，进一步优化高负载效率。
• 宽电流增益范围：直流电流增益（hFE）范围分为多档
• 高频性能：特征频率（fT）为 50MHz至 120MHz，适用于中高频信号放大，如通信设备的射频模块。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.50mm?2.45mm?1.50mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为基极（B）、集电极（C）、发射极（E），符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：功率耗散（PC）为 500mW（TA=25℃），在陶瓷基板（250mm?）上的功率耗散可达 2W，建议在连续 3A 负载下优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

2SB1308应用领域

1. 低压电机驱动：控制智能家电的直流电机（如扫地机器人、洗衣机），利用 20V 耐压和 3A 电流能力实现高效驱动，结合低饱和压降（-0.45V）降低能耗。
2. 电源管理：在 DC-DC 转换器中作为开关管，支持 5-18V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。
3. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。
4. 音频放大器：作为互补对管与 2SD2150 搭配，用于低失真音频功率放大器的输出级，支持 8Ω 负载下的 10W 功率输出。
5. 高频信号放大：在通信设备中用于中高频信号处理，如车载电子的射频模块（ROHM 版本 fT=120MHz）。

2SB1308技术参数

2SB1308 SOT-89 凭借其超低饱和压降、宽增益范围和稳定的低压性能，成为消费电子、工业控制及音频放大领域的理想选择。
