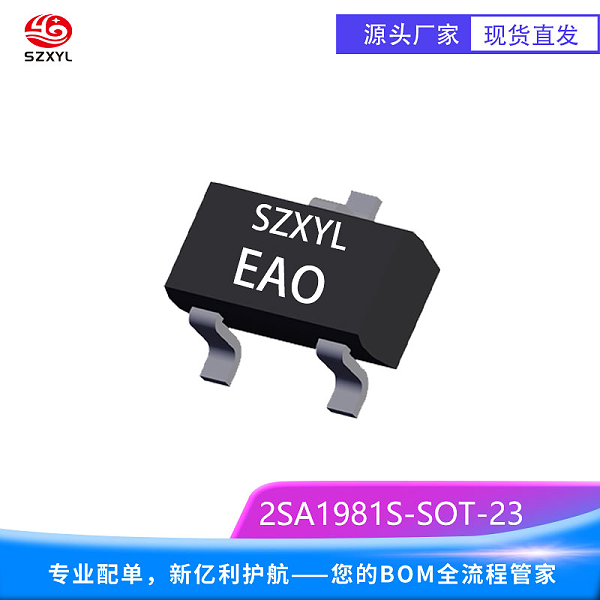

2SA1981S产品概述

• 型号：2SA1981S
• 类型：PNP 型硅外延平面晶体管
• 封装：SOT-23-3L
• 环保ren证：符合 RoHS 2 标准

2SA1981She心特性

1. 中低压与大电流能力
   • 集射极击穿电压（VCEO）：-30V，适配 5V/12V 工业控制电路，较 2SA1980S（50V）更侧重中低压场景。
   • zui大集电极电流（Ic）：-800mA（连续），配合 120MHz 特征频率（fT）实现高效功率驱动，可直接驱动小型步进电机或继电器。
   • 功率耗散（Pd）：200mW（SOT-23 封装），适合电池供电设备及低功耗电路。
2. 宽增益与低饱和电压
   • 直流电流增益（hFE）：分档范围 100-320（如 O 档典型值为 150，Y 档典型值为 240，IC=-100mA, VCE=-1V），覆盖精密信号调理与功率放大需求。
   • 集电极 - 发射极饱和电压（VCE (sat)）：-0.5V 典型值（IC=-500mA, IB=-20mA），适合高速信号切换，如逻辑电平转换电路。
   • 输出电容（Cob）：19pF 典型值（VCE=-10V, f=1MHz），支持中高频信号的快速响应。
3. 稳定的温度特性与可靠性
   • 特征频率（fT）：120MHz，支持音频及中高频段信号放大，可用于 FM 收音机的中频放大电路。
   • 工作温度范围：-55℃至 %2B 150℃（结温），适应高温工业环境，如工厂自动化设备的控制电路。

2SA1981S应用领域

1. 工业控制与传感器接口
   • 工业压力传感器的信号调理电路，通过 30V 耐压特性适配宽输入电压（5-12V），转换效率 > 90%。
   • 步进电机驱动器的 H 桥电路he心器件，利用低噪声特性（NF=2.8dB 典型值）提升抗干扰能力，响应时间 < 1ms。
2. 消费电子与智能家居
   • 智能门锁的电机驱动模块，利用低饱和电压（VCE (sat)=0.5V）减少电池功耗，续航提升 30%。
   • 无线耳机的音频功率放大器，通过 120MHz 特征频率（fT）提升信号传输稳定性，输出功率可达 %2B 10dBm。
3. 电源管理与 LED 控制
   • DC-DC 转换器的电压反馈电路，利用 30V 耐压特性适配宽输入电压（9-18V），效率可达 92%。
   • LED 恒流驱动电路，通过高增益（hFE=200）实现高精度电流控制，纹波抑制比 > 60dB。
4. 医疗电子与精密仪器
   • 实验室示波器的低噪声前置放大器，通过宽增益范围（hFE=100-320）适配多量程信号输入。
   • 医疗设备的生物电信号放大电路，利用低饱和电压（VCE (sat)=0.5V）减少信号失真，信噪比 > 80dB。
   •
