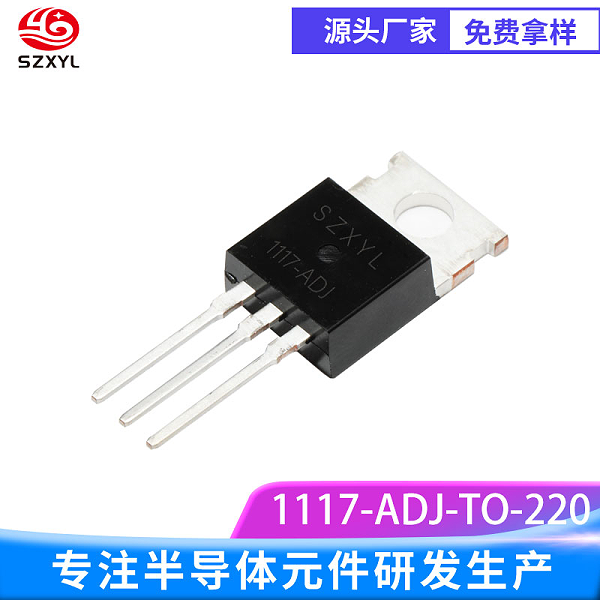

1117-ADJ TO-220
一、1117-ADJ TO-220的he心功能与技术优势
低压差高效设计
满载压差：1A 负载下压差≤1.3V或 800mA 负载下压差≤1.2V，显著降低功耗，尤其适合输入 / 输出电压接近的场景。
轻载优化：负载电流减小时压差进一步降低，延长电池供电设备续航。
高稳定性与抗干扰能力
纹波抑制比（PSRR）≥60dB@120Hz，有效滤除电源纹波干扰，保障模拟电路和射频模块的纯净供电。
输出电压精度 ?1%~?2%，满足精密 ADC、DAC 等电路的高精度需求。
全功能保护机制
过流保护：自动限制输出电流，防止负载短路或过载。
过热保护：结温≥150℃时关断输出，温度降低后自动恢复，避免热失控。
短路保护：输出短路时快速响应，内置反向电流保护。
二、1117-ADJ TO-220的关键技术参数表
属性项 参数描述
封装形式 TO-220 直插式，带金属散热片，支持大电流场景高效散热（RθJA 约 60℃/W）
输出电流 800mA~1A
输入电压范围 4.75V~15V（典型值），部分厂商版本支持zui高 18V（如 AMS1117-ADJ）
静态电流 ≤5mA（典型值），待机功耗极低，适合电池供电场景
工作温度范围 -40℃~%2B125℃
存储温度范围 -65℃~%2B150℃（确保长期存储可靠性）
ESD 防护能力 ?15kV（空气放电）/?8kV（接触放电）
输出电容建议 ≥22μF 钽电容，提升稳定性与瞬态响应
三、1117-ADJ TO-220的封装与应用场景
封装特性
物理设计：TO-220 直插式封装，金属散热片直接连接芯片衬底，支持大电流场景下的高效散热。
引脚布局：标准三端设计，兼容传统三端稳压器的 PCB 布局，便于替代升级。
散热优化：通过 PCB 大面积铺铜或加装散热片（面积≥20cm?）可降低结温，适应高功耗场景（如输入 12V、输出 5V、电流 1A 时功耗 7W）。
1117-ADJ TO-220的典型应用领域
嵌入式系统：
为开发板提供 1.8V~5V 稳定电压，支持 R1=240Ω、R2=470Ω 设定 3.3V@800mA 输出。
为温湿度、压力传感器等模拟信号链提供低噪声电源，确保信号采集精度。
工业控制：
将工业 12V 电源转换为 5V@500mA，为 PLC 通信模块或现场总线节点供电。
适应宽温环境，为分布式 I/O 模块、智能传感器提供可靠电源。
消费电子：
平板电脑 / 智能家居：辅助电源管理，如将 5V USB 输入转为可调电压，为触控屏或 Wi-Fi 模组供电。
手持设备：低静态电流（≤5mA）特性延长电池续航
通信设备：
射频前端：为蓝牙、Wi-Fi 模组提供纯净电源，PSRR≥60dB 抑制射频信号干扰。
基站设备：作为后级稳压，降低开关电源纹波对信号处理电路的影响。
汽车电子：
车载信息娱乐系统
传感器节点
使用建议
电路设计：
优先选用 1% 精度金属膜电阻（如 R1=240Ω、R2=470Ω 设定 3.3V），确保输出电压精度。
输出电容建议≥22μF 钽电容，提升瞬态响应和稳定性。
散热优化：

在高功耗场景下，需加装铝制散热片（面积≥20cm?）或通过 PCB 大面积铺铜降低结温。
