产品概述

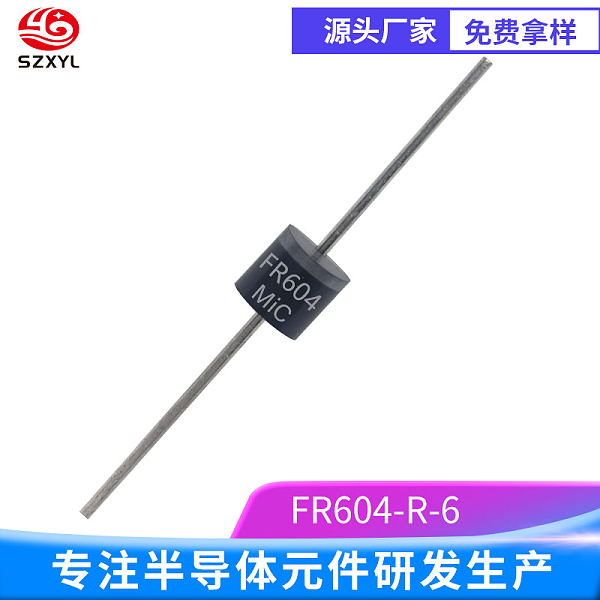

FR604 是一款快速恢复整流二极管，广泛应用于高频开关电源、变频器、电机驱动等需要快速切换和高效率的电路中
关键参数
-
反向耐压（Vr）：400V
-
平均整流电流（Io）：6A
-
正向压降（Vf）：1.3V @ 6A
-
反向恢复时间（trr）：150ns
-
封装形式：R-6
特性
-
快速恢复时间：150ns，适合高频应用
-
低正向压降：1.3V @ 6A，降低功耗
-
高浪涌电流能力：较强的正向浪涌承受能力
-
低反向漏电流：较低的反向漏电流，提高电路效率
应用场景
FR604 适用于多种高频、高效率需求的场景，包括：
-
开关电源：减少开关损耗，提高电源效率
-
变频器：提供快速切换，提高逆变效率
-
电机驱动：减少驱动损耗
-
电源适配器：高效整流
工作原理
当 阳极（正极）相对于阴极（负极）施加正向电压时，二极管导通，电流从阳极流向阴极。此时，正向压降（Vf）约为1.3V。这种低正向压降有助于减少导通时的功耗，提高电路效率
当阳极相对于阴极施加反向电压时，二极管截止，几乎没有电流通过。FR604 的反向耐压（Vr）为400V，这使得它能够在高电压条件下可靠工作
FR604 的关键特性是其快速反向恢复时间（trr），约为150纳秒。当二极管从正向导通状态突然切换到反向截止状态时，存储在二极管中的少数载流子需要一定时间才能被耗尽。这个过程称为反向恢复过程。FR604 通过优化其内部结构，如采用 PIN 结构（在 P 型和 N 型硅材料之间增加一个基区 I），显著减少了反向恢复时间
优势
-
高效率：快速恢复时间和低正向压降，减少能量损耗
-
高可靠性：低漏电流和高浪涌电流能力，确保电路稳定
-
广泛温度范围：适用于各种环境条件
注意事项
-
散热设计：在高电流应用中，确保良好的散热措施
-
电压和电流限制：确保工作电压和电流不超过额定值
FR604 快速恢复整流二极管凭借其高性能和高可靠性，成为高频、高效率应用的理想选择。
