基本信息

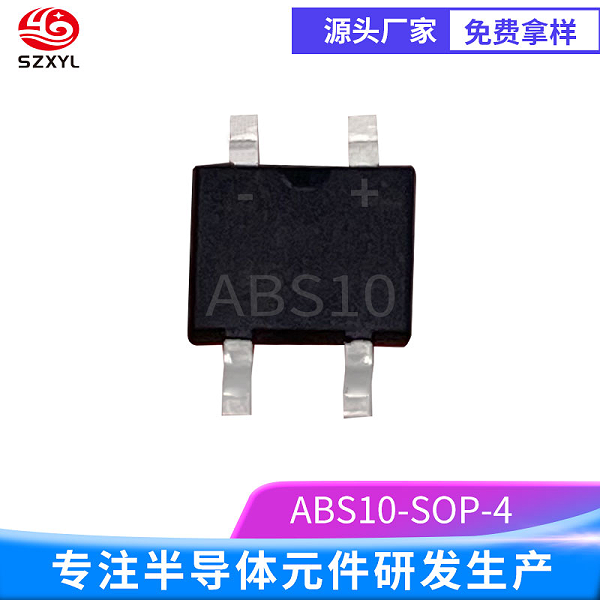

型号：ABS10
封装：SOP-4
技术参数
反向峰值电压（VRRM）：1000V
有效值电压（VRMS）：700V
直流阻断电压（VDC）：1000V
平均正向整流电流（IF(AV)）：1A
峰值正向浪涌电流（IFSM）：30A
正向压降（VF）：1.1V
反向漏电流（IR）：10uA（在1000V时）
工作温度范围（TJ）：-55℃至%2B150℃
恢复时间（Trr）：500ns
特性
高反向工作电压：ABS10能够承受高达1000V的反向电压，适用于高电压环境
低正向压降：正向压降仅为1.1V，减少能量损耗，提高整流效率
高浪涌电流能力：具有高达30A的浪涌电流承受能力，能够应对瞬态工作条件下的电流冲击
小封装：采用ABS-4封装，体积小，便于安装和布局
高可靠性：采用GPP芯片材质，具有良好的电气性能和可靠性
应用场景
家用电器：如电视机、洗衣机、微波炉等，提供稳定的直流电源
工业控制系统：用于电机控制和工业自动化设备
通信设备：如路由器、交换机等，保障通信网络的稳定运行
汽车电子：用于车载娱乐系统、导航系统等
医疗设备：为医用电子仪器、诊断设备等提供稳定电源
工作原理
ABS10是一种单相桥式整流器，由四个二极管组成桥式结构。其工作原理如下：
正半周：当输入的交流电压为正半周时，两个对角的二极管导通，电流通过负载，形成正向电流
负半周：当输入的交流电压为负半周时，另外两个对角的二极管导通，电流同样通过负载，形成正向电流
输出：通过交替导通，将交流电转换为全波脉动直流电，通常需要通过滤波电路（如电容滤波）来平滑输出
注意事项
电流限制：确保工作电流不超过额定值1A，以避免损坏整流桥
散热：由于正向压降较低，需注意散热，确保整流桥工作在适当的温度范围内
极性连接：安装时应注意极性，避免反向连接导致损坏
ABS10以其高性能、小封装和广泛的应用领域，成为电子工程领域的理想选择。
