基本特性

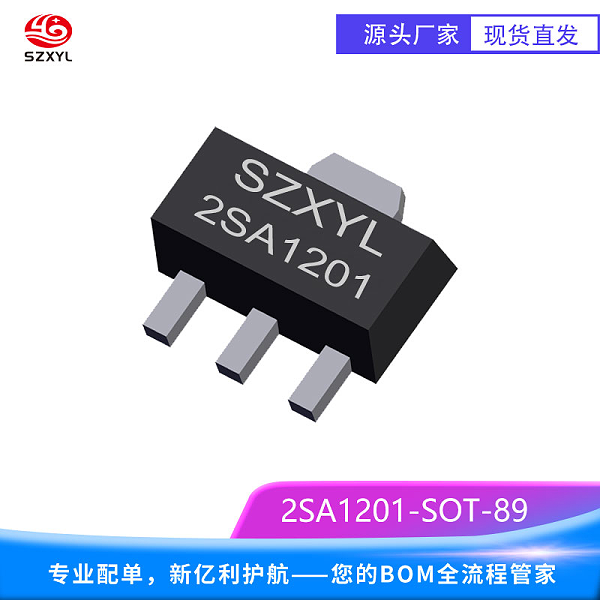

2SA1201是一款PNP型硅外延平面功率晶体管，专为电压放大器和功率放大器应用而设计。它采用小型扁平封装形式，具有高电压承受能力和高转换频率。
基本参数
集电极-发射极电压（VCEO）：-120V。
集电极-基极电压（VCBO）：-120V。
发射极-基极电压（VEBO）：-5V。
集电极电流（IC）：-800mA。
基极电流（IB）：-160mA。
耗散功率（PC）：1W（安装在陶瓷基板上）。
直流电流增益（hFE）：范围80-240。
转换频率（fT）：120MHz（典型值）。
集电极-发射极饱和电压（VCE(sat)）：在IC=-500mA，IB=-50mA时，-1V。
应用场景
2SA1201适用于多种应用场景，包括：
电压放大器：用于信号放大。
功率放大器：在音频功率放大器中用于高效能转换。
通用应用：适用于需要高电压和高电流处理能力的电路。
工作原理
2SA1201作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高电压和高电流处理能力使其在功率放大应用中表现出色。
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
2SA1201的集电极电流和耗散功率较大，适用于高功率放大和大电流驱动的应用场景。
使用时需注意工作电压不要超过其额定值，以免损坏管子。
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。
结尾总结
2SA1201凭借其高电压承受能力、高转换频率和适中的电流增益，在电压放大器和功率放大器应用中表现出色。它适用于电压放大器、功率放大器和通用应用等多种应用场景，能够提供稳定的电流放大和高电压处理能力。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1201是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
