一、基本参数

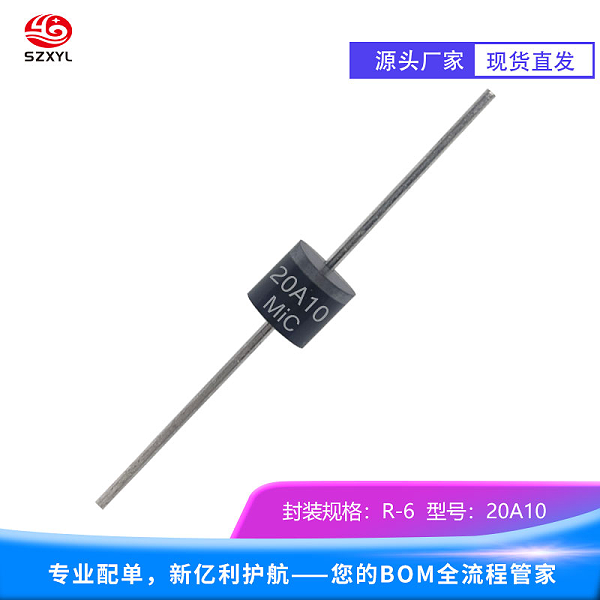

• 型号：20A10

• 类型：整流二极管

• 反向电压（VRRM） ：1000V

• 正向电流（IF） ：20A

• 正向电压降（VF） ：1.15V（在10A正向电流时）

• 反向漏电流（IR） ：10μA（环境温度25℃时）

• 非重复峰值正向电流（IFSM） ：550A

• 结电容（Cj） ：150pF

• 封装形式 ：R-6

• 工作温度范围 ：-55℃至%2B150℃

• 存储温度范围 ：-55℃至%2B150℃

特点

• 高耐压能力：反向电压1000V，适用于高电压电路
• 大电流承载能力：正向电流20A，适合高功率应用
• 低漏电流：反向漏电流低至10μA，确保电路效率
• 低正向压降：在10A电流下，正向压降仅1.15V
• 高浪涌承受能力：非重复峰值正向电流可达550A
• 高可靠性：采用全铜引线，引线可承受2.3KG拉力
• 良好的散热性能：封装形式为R-6，适合插件式安装

三、应用场景

• 电源整流：用于大功率开关电源、工业电源等
• 电机控制：在大功率电机控制中，用于反向电压保护
• 太阳能系统：防止太阳能电池板在无光照时反向放电
• 电动车和电动工具：用于充电器的电源整流
• 电焊机：适用于需要高电压和大电流的电焊机

四、选型建议

• 电流需求：确保所选二极管的正向电流大于或等于电路中的实际电流
• 电压要求：反向击穿电压应高于电路中可能出现的反向电压

• 散热措施：在高电流应用中，可能需要额外的散热措施

• 避免超过额定参数：不要让20A10工作在超过其额定电流和电压的条件下
• 正确安装：确保二极管的极性正确安装，避免反向连接
• 工作温度：注意二极管的工作温度范围，避免在超出其工作温度的环境中使用

20A10整流二极管凭借其高耐压（1000V）、大电流（20A）和低漏电流（10μA）的特点，适用于多种高功率应用。在选型时，需要根据电路的具体需求选择合适的参数和封装形式，并注意散热和安装要求
