一、产品概述
整流桥 BR3510 是一款专为中大功率 AC/DC 转换场景设计的半导体核心器件，核心参数覆盖 35A 额定正向平均电流与 1000V 反向重复峰值电压。其采用高散热效率的 BR 系列标准封装，配合优化的内部二极管拓扑结构，兼具优异的抗浪涌能力、宽温域适配性及稳定的电气性能，能高效完成交流电到直流电的转换，为中大功率设备提供可靠直流供电。广泛应用于工业辅助设备、中功率电源、商用家电、新能源辅助系统等领域，是保障中大功率电力电子系统稳定运行的关键元件，尤其适配对成本与性能平衡要求较高的场景。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：35A（TC=55℃工作环境下），指器件在连续、稳定运行状态中可安全承载的最大正向电流，精准匹配工业辅助电机、中功率电源模块等设备的电流需求。同时具备 350A 的峰值正向浪涌电流（IFSM），能有效应对设备启动、负载瞬时突变产生的大电流冲击，避免因过载导致的器件损坏，保障系统平稳启动与持续运行。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压供电场景下的电压波动与反向冲击，防止内部二极管被击穿。适配全球多数地区市电标准（如 220V/380V）及中高压供电场景，确保在电网不稳定或复杂用电环境中，器件仍能长期可靠工作，降低电路故障风险。
-
正向压降（VF）：在 17.5A 工作电流下，正向压降典型值为 1.15V，最大值不超过 1.25V。虽无 “L” 后缀的低损耗优化，但通过合理的二极管芯片选型与封装设计，仍能控制能量损耗在合理范围，满足中大功率设备对转换效率的基础要求，同时平衡成本与性能，适配对功耗无极致要求的场景。
-
反向漏电流（IR）：常温环境下（25℃）反向漏电流最大为 10μA，高温环境下（125℃）控制在 450μA 以内。极小的反向漏电流可减少静态功耗，避免对后续精密控制电路（如电机驱动芯片、电源管理模块）产生干扰，保障直流输出的纯净度，满足中大功率设备对电源稳定性的基础要求。
-
温度特性：结温与存储温度范围均覆盖 - 55℃至 + 150℃，宽温域设计使其能适应极端环境 —— 无论是寒冷地区的户外设备低温启动（如北方冬季光伏辅助电源），还是工业车间、商用设备密集区域的高温运行（如夏季机房电源模块），均能保持稳定的电气性能，不会因温度波动出现性能衰减或故障。
三、结构与工艺设计
-

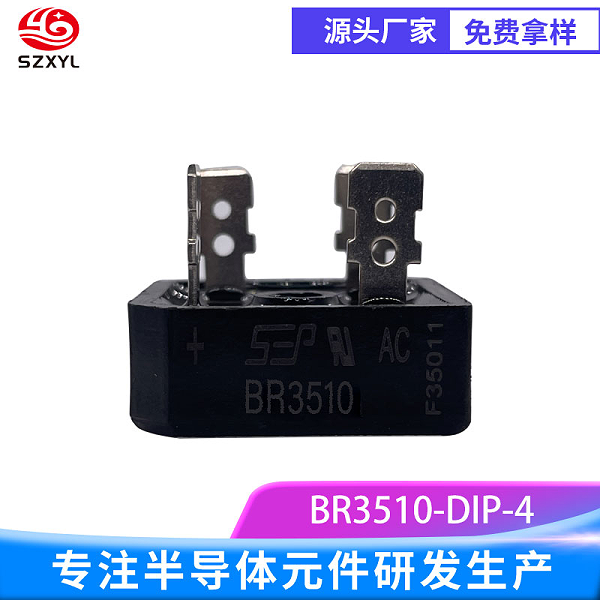

封装形式：采用 BR 系列中大功率标准封装，整体为方形金属基底塑封结构。外壳选用 UL94 V-0 级阻燃环氧树脂，具备出色的绝缘性能、机械强度与耐老化性，可有效隔绝灰尘、湿气、油污及工业环境中的腐蚀性杂质（如车间油烟、粉尘），保护内部电路不受侵蚀。封装底部内置高导热金属基板（导热系数≥28W/(m・K)），能快速传导器件工作时产生的热量，避免局部过热；4 引脚通孔布局（引脚采用高纯度铜材质，表面镀锡处理以增强导电性与抗氧化性）适配中大功率电路板的安装需求，同时预留螺丝固定孔（最大承受扭矩为 6 英寸 - 磅），确保器件在振动环境下（如工业电机旁）稳固安装，防止松动导致的接触不良。封装尺寸约 28×28×10mm，平衡中大功率散热需求与安装空间兼容性，适配多数中功率设备的内部布局。
-
内部结构与工艺：内部集成 4 只大尺寸（190MIL）高性能硅二极管，采用成熟的扩散工艺与钝化层技术制造，优化 PN 结特性，提升二极管的反向耐压能力与抗浪涌性能，确保在 1000V 反向电压与 350A 浪涌电流下稳定工作。二极管按桥式整流拓扑结构精密焊接，内部引线采用加粗铜线（直径≥0.5mm），减少电流传输过程中的线路损耗；通过对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的热点问题，即使在 35A 满负载工况下，仍能保持较低的温度上升速率（≤5℃/A），进一步保障电气性能稳定与使用寿命（平均无故障时间达 10 万小时以上）。
四、工作原理
BR3510 基于二极管 “单向导电” 的核心特性实现交流电到直流电的转换，具体工作流程如下：
-
当交流电压输入至器件的两个交流输入端（通常标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一对对角二极管正向导通，流经外部中大功率负载（如工业辅助电机、中功率电阻）后，再通过另一对二极管流回交流电源负极，形成正向直流电流通路。此时器件通过合理的芯片设计，控制正向压降在 1.15-1.25V 范围，确保能量损耗可控，转换效率满足中功率场景需求。
-
进入交流电压负半周后，电源极性反转，剩余一对对角二极管切换为正向导通状态，电流经这对二极管形成与正半周方向一致的直流电流，持续向负载输出，确保负载获得连续、不间断的直流供电，避免因供电中断导致的设备停机。
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电（脉动频率为输入交流电频率的 2 倍）。在实际应用中，通常会在直流输出端（标记为 “+”“-” 或 “DC”）并联滤波电容、电感及稳压模块，对脉动直流电进行平滑滤波与稳压处理，最终输出稳定且纯净的直流电压（纹波系数≤5%），满足中大功率设备（如中功率电源、商用家电电机驱动）对电源质量的要求，保障设备稳定运行。
五、应用场景
-
工业辅助设备领域：适配 1kW-4kW 工业辅助电机驱动电路（如输送带电机、风机电机）、中小型变频器辅助整流单元、工业传感器供电电源模块等。35A 额定电流可满足辅助电机的供电需求，1000V 反向电压耐受度应对工业电网波动（如车间多设备同时启动导致的电压骤降骤升），宽温域设计适应车间高温（≤45℃）、粉尘等复杂环境，确保辅助设备稳定运行，提升工业生产流程的连续性，降低因设备故障导致的停工损失。
-
中功率电源领域：可集成于 600W-1.8kW 开关电源（如服务器辅助电源、工业控制电源）、不间断电源（UPS）辅助整流模块、商用设备稳压电源（如商场照明稳压电源）等。合理的正向压降设计平衡转换效率（可达 83% 以上）与成本，350A 抗浪涌能力应对电源启动时的瞬时冲击（如设备上电瞬间的电容充电电流），保障商用设备、工业控制系统对稳定电源的需求，避免因供电不稳定导致的数据丢失或控制精度下降。
-
商用家电领域：适配 1 匹 - 2 匹中央空调室内机、商用洗衣机（如酒店洗衣房设备）、中型冷藏柜（如超市保鲜柜）等设备的电源整流模块。35A 额定电流满足商用家电压缩机、电机的中大功率供电需求，稳定的电气性能支持设备长时间连续运行（每天运行 12-16 小时），平衡成本与可靠性，符合商用场景对设备 “高性价比、低维护” 的要求，降低商家的设备采购与维护成本。
-
新能源辅助设备领域：用于 800W-2.5kW 小型光伏逆变器辅助整流单元、储能系统辅助供电模块（如储能电池均衡电源）、电动汽车充电设施辅助电源（如充电桩控制回路电源）等。宽温域特性适应户外新能源辅助设备的温度变化（-30℃至 + 50℃），高反向电压耐受度应对新能源供电系统中的电压波动（如光伏板输出电压随光照变化），保障辅助设备稳定运行，助力新能源系统的可靠工作。
-
