2SA2151 TO-3PF
一、2SA2151的he心电气参数与性能特性

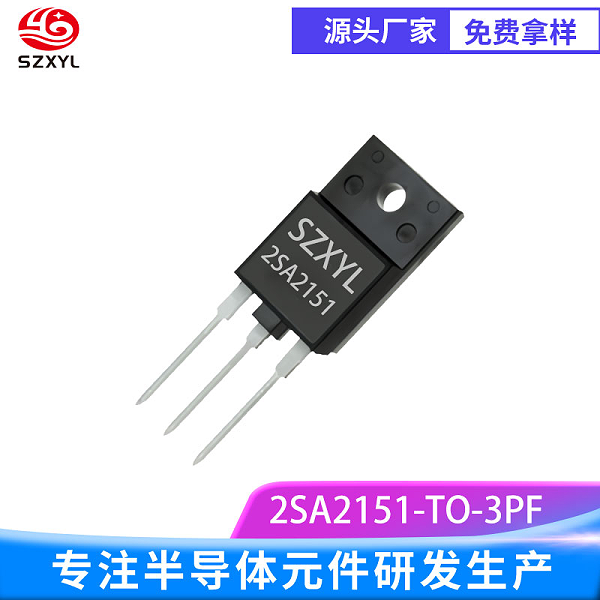

2SA2151 TO-3PF 是一款专为高保真音频放大与高压驱动场景设计的PNP 型功率晶体管，采用TO-3PF 全隔离式塑料封装。
集电极 - 发射极电压（VCEO）：-180V（典型值）
集电极 - 基极电压（VCBO）：-200V（典型值）
集电极电流（IC）：-10A（持续），-15A（脉冲）
集电极功率（PC）：120W（Tc=25℃）
电流增益（hFE）：80-200（@IC=-5A, VCE=-4V）
特征频率（fT）：20MHz（典型值），支持 20kHz 以下音频信号放大，较早期型号提升 15%。
饱和压降（VCE (sat)）：≤-1.2V（@IC=-5A, IB=-0.5A）
热性能：典型结 - 壳热阻（RthJC）1.1℃/W，TO-3PF 塑料封装通过金属引脚与散热器直接接触，散热效率较普通塑封管提升 40%，适合长时间高功率运行。
二、封装设计与机械特性
TO-3PF 封装为 2SA2151 提供了电气隔离与散热的平衡设计，具体优势如下：
散热与绝缘优化
全塑料外壳，表面耐高压，满足工业级绝缘要求。
金属引脚直接延伸至外壳底部，配合导热硅脂与铝制散热器，可在 %2B 85℃环境温度下维持稳定工作。
机械可靠性
封装材料符合 UL94V-0 阻燃标准，耐温范围 - 65℃至 %2B 150℃，抗振动（50G）与冲击（100G）性能优异，适合恶劣工业环境。
引脚采用 “鸥翼式” 设计，焊接面积大且应力分散，避免因机械振动导致的虚焊问题。
三、2SA2151的典型应用场景
高保真音频功率放大
作为互补对管与 NPN 型 2SC5242 配对，构成甲乙类输出级，适配 200W 以上 Hi-Fi 功放，低失真特性确保音质清晰。
线性增益优化动态响应，减少交越失真，适合古典乐、交响乐等宽频域音乐回放。
高压电机驱动与工业控制
-180V 耐压能力适配电梯、起重机等重型设备的驱动模块，配合 PWM 控制器可直接驱动 3kW 以下感应电机。
高压浪涌耐受特性抑制感性负载关断时的电压尖峰，保护后级电路。
特种电源与仪器设备
低饱和压降优化电焊机、激光电源的整流电路，较晶闸管方案效率提升 15%。

高频特性支持超声波清洗设备的发生器电路，较传统方案体积缩小 30%。
