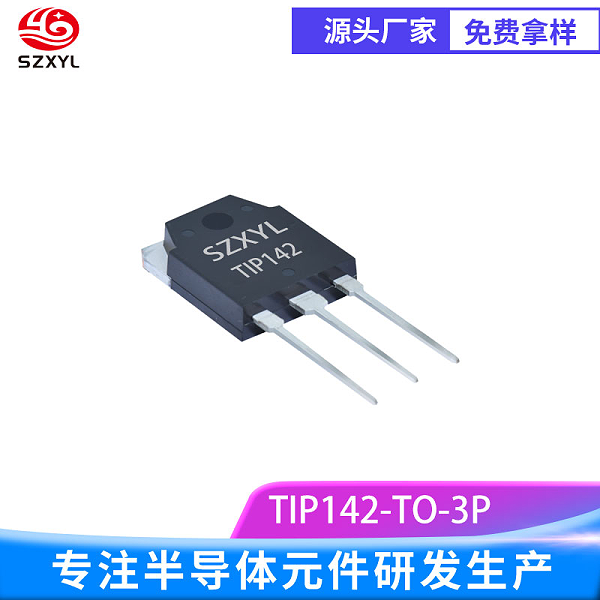

TIP142 TO-3P
一、TIP142的he心电气参数与性能特性
TIP142 TO-3P 是一款专为高电流驱动与低失真放大场景设计的NPN 型达林顿功率晶体管，采用经典的TO-3P 全金属封装。基于外延平面工艺特性，其he心参数与特性如下：
集电极 - 发射极电压（VCEO）：100V，适配 ?40V 至 ?60V 电源轨，典型应用于电机驱动、音频功率放大器及高压开关电源。
集电极 - 基极电压（VCBO）：100V，耐受中等电压浪涌，可用于工业逆变器及高压储能系统。
集电极电流（IC）：10A（持续），20A（脉冲），支持高电流输出，适用于汽车音响、电焊机及工业电机控制。
集电极功率（PC）：125W（Ta=25℃），结合 TO-3P 金属外壳散热设计，可在 %2B 150℃结温下稳定工作，部分型号支持 %2B 175℃高温环境。
电流增益（hFE）：1000，线性度优异，较普通功率晶体管提升 20 倍以上，适合低基极驱动电流场景。
特征频率（fT）：4MHz（典型值），支持 10kHz 以下低频开关应用，较早期型号提升 10%。
饱和压降（VCE (sat)）：≤3V，导通损耗较低，较达林顿结构平均降低 15%。
内置保护元件：集成反向并联阻尼二极管及基极 - 发射极分流电阻，吸收感性负载反电动势并抑制振荡，减少外部元件数量。
热性能：典型热阻1.0℃/W，TO-3P 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。
二、TIP142的封装设计与机械特性
TO-3P 封装的独特设计为 TIP142 赋予了以下优势：
散热与绝缘优化
全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
需额外安装陶瓷绝缘片，外壳与集电极隔离，简化散热方案。
引脚配置
3 引脚结构（TO-3P-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊。
物理规格
封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。
三、TIP142的典型应用场景
电机驱动与控制
工业伺服电机的 H 桥驱动电路，10A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
直流电机调速系统的功率级，100V 耐压适配 24V/48V 母线电压，可承受瞬时堵转电流。
音频功率放大器
家用音响系统的 AB 类功率输出级，100V 耐压承受音频信号峰值电压，10A 电流支持 8Ω 负载下的高功率输出。与 TIP147 配对使用可组成互补对管，适配 ?40V 电源轨，支持 50W 以上高功率音频放大。
汽车音响的低音炮驱动电路，快速开关特性减少信号失真，内置阻尼二极管吸收扬声器反电动势。
电源管理与调整
线性稳压器的调整管，低饱和压降（3V）降低功耗，125W 功率支持大电流输出。
开关电源的续流二极管，吸收电感储能，提升系统效率。
汽车电子
汽车空调压缩机驱动电路，-65℃至 %2B 150℃宽温工作范围适应车载环境。

汽车启动系统的大电流开关，20A 脉冲电流支持发动机瞬时启动需求。
