2SC4467 的he心参数与特性

1. 电气性能
   • 电压与电流：集电极 - 发射极电压达 120V，集电极 - 基极电压高达 160V，zui大集电极电流为 8A，峰值电流可达 16A，可承受 80W 的连续功率耗散。
   • 电流增益：直流电流增益zui小值为 50，支持中高压大电流条件下的稳定驱动。
   • 饱和压降：VCE 饱和值≤1.5V，显著降低导通损耗，提升功率转换效率。
   • 频率响应：跃迁频率达 20MHz，结合低输出电容，可满足音频信号处理需求。
2. 封装与可靠性

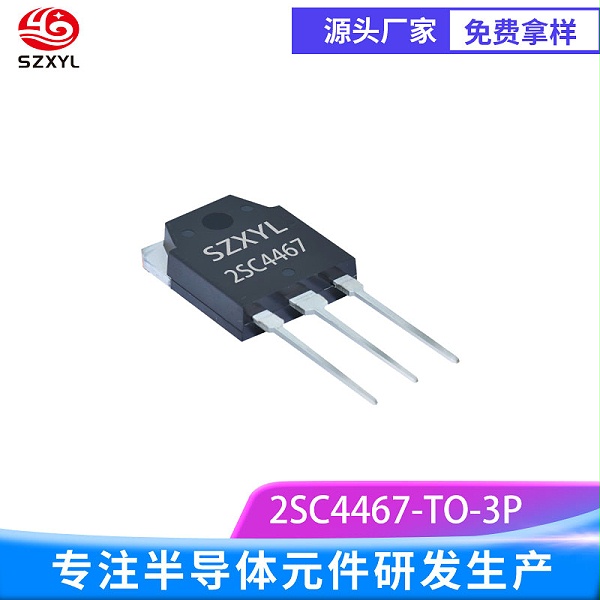

   • 封装设计：TO-3P 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。外壳尺寸为 15.60?4.80mm，高度 20.00mm，适合紧凑布局。
   • 环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
   • 热管理：结温上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻控制在 1.5℃/W 以下。
3. 技术优势
   • 宽安全工作区（SOA）：支持中高压大电流环境下的稳定运行，适用于电机驱动、逆变器等需要高可靠性功率输出的场景。
   • 低噪声表现：优化的基极 - 发射极结构降低了开关过程中的电磁干扰，适合对干扰敏感的音频放大电路。
   • 线性放大能力：高电流增益和低饱和压降使其成为音频功放的理想选择，尤其适合与互补对管 2SA1694 配对使用。

2SC4467 的典型应用场景

1. 音频功率放大器
   与互补对管 2SA1694 配合使用，可在 ?40V 电源电压下实现 25W 输出功率，广泛应用于立体声放大器、低音炮及车载音响系统。
2. 工业电机控制
   凭借 120V VCEO 和 8A IC 的稳定工作能力，可用于伺服电机驱动、步进电机控制器等工业设备，确保长时间高负载运行的可靠性。
3. 开关电源与逆变器
   作为主开关管，可在 120V 母线电压下实现高效 DC-DC 转换，支持连续 8A 电流输出，适用于通信基站电源及应急电源系统。
4. 高压脉冲电路
   优化的基极 - 发射极结构增强了抗感性负载冲击能力，可承受瞬时高电压尖峰，适合高压脉冲发生器及超声波设备。

2SC4467 的使用建议与注意事项

1. 散热设计
   需搭配铝制鳍片散热器，确保结温不超过 150℃。在 PCB 布局中预留大面积铜箔辅助散热，避免长期高温导致性能衰退。
2. 驱动电路优化
   基极驱动电压需≥4V，推荐使用图腾柱驱动电路以降低开关损耗。在感性负载应用中，需并联续流二极管保护晶体管。
3. 静态电流设置
   建议将静态电流控制在 0.1A 以上，以避开 Vbe-Ic 特性曲线的非线性区域，提升线性度和稳定性。
4. 焊接工艺
