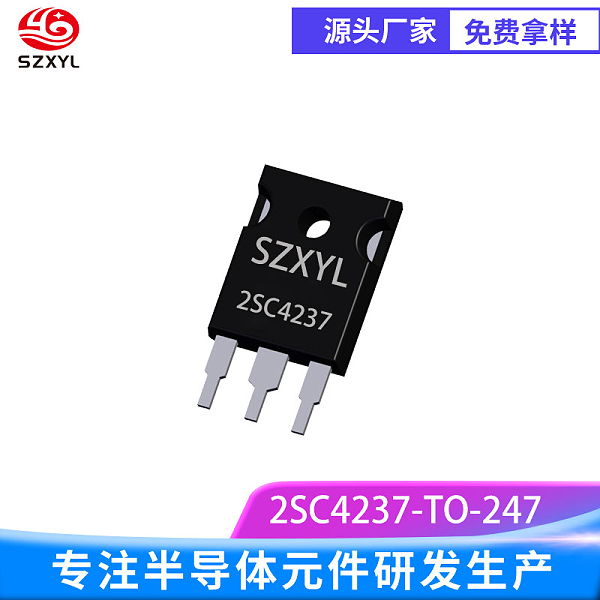

2SC4237 TO-247
一、2SC4237基本信息
型号：2SC4237
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC4237关键参数
极限参数
集电极 - 发射极电压（VCEO）：800V
集电极 - 基极电压（VCBO）：1200V
发射极 - 基极电压（VEBO）：7V
集电极连续电流（IC）：12A
功率耗散（PD）：150W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=5A、VCE=5V 时，hFE≥18。
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.0V。
基极 - 发射极饱和电压（VBE (sat)）：1.5V。
动态特性
特征频率（fT）：8MHz。
开关时间：
延迟时间（td）：0.2μs；
上升时间（tr）：0.8μs；
存储时间（ts）：3.0μs；
下降时间（tf）：2.0μs。
三、封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
尺寸：
总长度：20.15mm；
宽度：15.75mm；
高度：5.15mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
散热设计：
典型热阻（RθJC）：1.2℃/W，配合散热器可将热阻降至≤250℃/W（自然对流）。
四、应用领域
高压开关与电源管理
工业级开关电源：支持 800V 高压输入，12A 大电流输出，适用于 400V 输入、12V/12A 输出的 Buck 转换器，效率可达 90% 以上。
逆变器与 UPS 系统：处理宽电压范围的 DC/AC 转换，支持 30A 脉冲电流，适合太阳能逆变器、不间断电源。
超声波设备与高频高压电路
超声波焊接机：凭借 1200V 的 VCBO 和低饱和电压（1.0V），可构建大功率超声波电源，驱动换能器实现塑料焊接、金属加工等高能量输出。
高频逆变器：在 40kHz 以上频率下稳定工作，用于医疗设备、工业加热等高频高压场景。
通用功率放大与保护电路
高压电机驱动：处理 1200V 电压波动，驱动高压步进电机或伺服电机，需外部续流二极管抑制反电动势。
过流保护开关：利用高电流能力（12A）和快速响应特性，实现精密设备的过流保护。
五、产品特点
超高电压与高电流能力
行业ling先的集电极 - 基极电压（VCBO=1200V）和连续电流（12A），可直接驱动 800V 高压负载（如工业电机）。
低饱和电压（VCE (sat)=1.0V）有效减少导通损耗，适合长时间高负载运行。
散热优势（TO-247 封装）
TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
典型热阻（RθJC=1.2℃/W）确保在 150W 功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 发射极电压（VCEO=800V）提供冗余设计，适应工业环境中的电压波动。

塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
