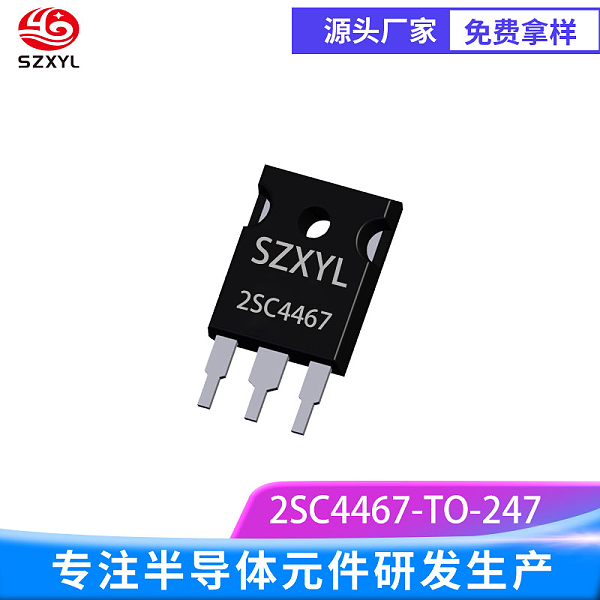

2SC4467 TO-247
一、2SC4467基本信息
型号：2SC4467
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC4467关键参数
极限参数
集电极 - 发射极电压（VCEO）：120V。
集电极 - 基极电压（VCBO）：160V。
发射极 - 基极电压（VEBO）：6V。
集电极连续电流（IC）：8A。
功率耗散（PD）：80W。
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=50mA、VCE=10V 时，hFE≥180。
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.5V。
基极 - 发射极饱和电压（VBE (sat)）：1.5V。
动态特性
特征频率（fT）：20MHz。
开关时间：
延迟时间（td）：0.2μs；
上升时间（tr）：0.8μs；
存储时间（ts）：3.0μs；
下降时间（tf）：2.0μs。
三、封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
尺寸：
总长度：20.15mm；
宽度：15.75mm；
高度：5.15mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
散热设计：
典型热阻（RθJC）：1.2℃/W，配合散热器可将热阻降至≤250℃/W）。
四、应用领域
音频功率放大
高保真功放电路：与 PNP 型 2SA1694 组成互补对称输出级，处理低失真音频信号放大，支持 8A 大电流驱动扬声器，适用于家用音响、汽车功放等。
驱动级应用：作为末级驱动管，配合前级放大电路实现全桥输出，提升音频信号的功率输出能力。
电源管理与电机驱动
开关稳压器：支持 120V 高压输入，8A 大电流输出，适用于工业级开关电源、逆变器等。例如，可构建 120V 输入、12V/8A 输出的 Buck 转换器，效率可达 85% 以上。
低压直流电机驱动：处理宽输入电压（12V 至 120V）的电机控制，支持 24A 脉冲电流，适用于电动工具、智能家居设备。
通用放大与保护电路
继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，需外部并联续流二极管防止反向电压损坏。
LED 照明控制：作为线性调节器，稳定 LED 驱动电流，延长光源寿命。
五、产品特点
高电流能力与低饱和损耗
集电极连续电流（8A）和脉冲电流（24A），可直接驱动率负载（如 8A 直流电机）。
低饱和电压（VCE (sat)=1.5V）有效减少导通损耗，适合长时间高负载运行。
散热优势（TO-247 封装）
TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的低压设备。
典型热阻（RθJC=1.2℃/W）确保在高功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 基极电压（VCBO=160V）提供冗余设计，适应工业环境中的电压波动。

塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
