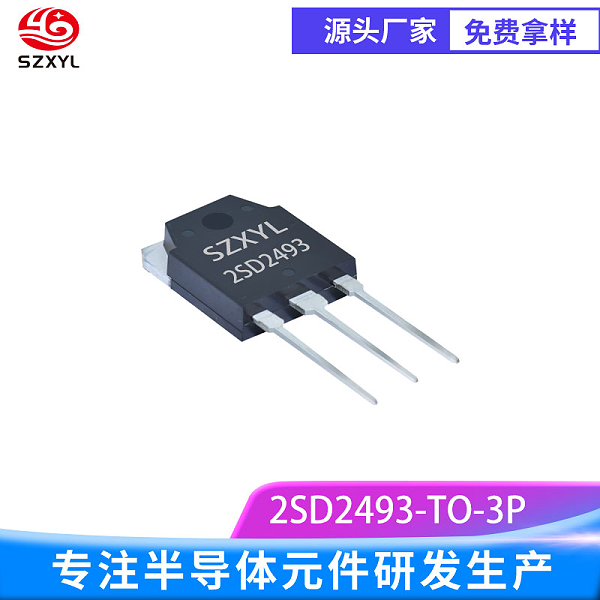

2SD2493 TO-3P 产品详细描述
2SD2493 是 NPN 型功率晶体管，采用 TO-3P 金属封装，具备 110V 耐压、6A 电流及 60W 功率处理能力，尤其适合音频功放、串联稳压器及工业级电源应用。
2SD2493的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压（VCEO）达 110V，集电极 - 基极电压（VCBO）110V，发射极 - 基极电压（VEBO）5V，zui大集电极电流（IC）为 6A，基极电流（IB）1A，可承受 60W 的连续功率耗散（@TC=25℃）。
电流增益：直流电流增益（hFE）zui小值为 5000（@IC=5A，VCE=4V），支持高压大电流条件下的稳定驱动。
饱和压降：VCE 饱和值≤1.1V（典型值，@IC=5A，IB=500mA），显著降低导通损耗，提升功率转换效率。
开关特性：开启时间（ton）≤0.8μs，关闭时间（toff）≤6.2μs，适用于 10kHz 以上的高频开关场景。
频率特性：过渡频率（fT）典型值 1.1MHz，输出电容（Cob）55pF（@VCB=10V），支持中高频信号处理。
封装与可靠性
封装设计：TO-3P 金属封装（引脚排列为基极 B、集电极 C、发射极 E），兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。外壳尺寸为 15.5?20.0?4.5mm，高度 20.3mm，适合紧凑布局。
环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
热管理：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻（RθJC）控制在 2℃/W 以下（基于 60W 功率设计）。
技术优势
超高电流增益：hFE zui小值达 5000，显著高于同类产品，可简化驱动电路设计，降低前级驱动功率需求。
低饱和压降：1.1V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的音频功放和电源电路。
快速开关能力：0.8μs 的快速开启时间和 6.2μs 的关闭时间，可满足中高频开关应用需求。
宽安全工作区（SOA）：支持 110V 高压和 6A 大电流的稳定运行，单脉冲测试下峰值电流可达 12A，适用于工业级电源等需要高可靠性的场景。
2SD2493的典型应用场景
音频功率放大器
与互补对管 2SB1624 配对使用，可构建推挽式音频功放电路，在 ?50V 电源下实现 50W 以上的功率输出，适用于车载音响、家庭影院等音频设备。
串联稳压器
凭借 110V 耐压和 6A 电流能力，可作为线性稳压器的调整管，在工业控制系统中提供稳定的直流电压输出，配合反馈电路实现高精度稳压。
通用高压功率放大
适合驱动高压电磁阀、继电器等感性负载，结合高电流增益（hFE=5000）和低饱和压降，可实现高效功率放大，尤其适合与互补对管配对使用。
工业级电源
作为开关电源的功率管，可在 10kHz 以上频率下工作，配合低饱和压降提升能效，适用于通信基站电源及工业逆变器。
