一、产品概述

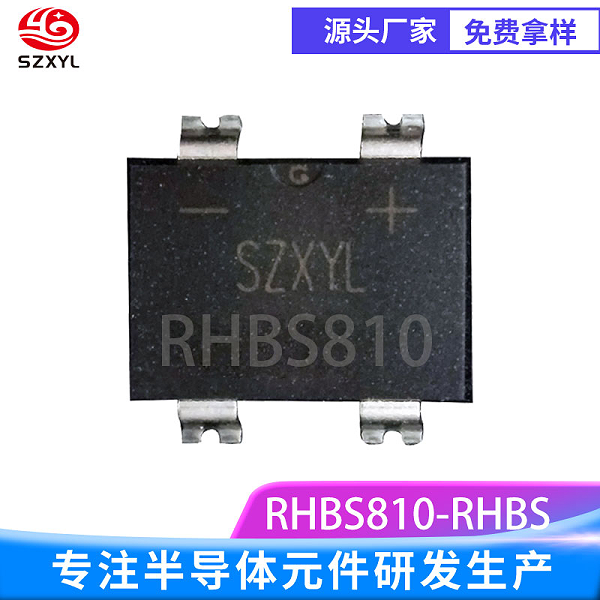

RHBS810 是一款专为中功率整流场景设计的紧凑型整流桥，采用 MINI-DIP 直插封装，兼顾大电流承载能力、高耐压性能与空间适配性，广泛应用于工业开关电源、LED 驱动电源、家电主控电路等领域。产品遵循工业级可靠性标准，通过严格的高温老化、浪涌冲击等测试，能在复杂工况下稳定运行，为设备提供高效、安全的整流解决方案。
二、核心电气参数
1. 电流参数
正向平均整流电流（IF (AV)）：8A（25℃壳温，自然散热条件下额定值）
温度降额特性：50℃时承载能力降至 6.4A，75℃时降至 4.8A，100℃时降至 3.2A，适配多数中功率设备持续负载需求。
非重复峰值浪涌电流（IFSM）：160A（8.3ms 正弦半波冲击）
可轻松应对电源上电电容充电、电机启动等瞬时大电流场景，比同封装 6A 规格整流桥浪涌能力提升 30%，降低启停故障风险。
2. 电压参数
反向峰值耐压（VRRM）：1000V
实测耐压可达 1050V 以上，覆盖 220V 市电整流峰值（约 311V），叠加 2 倍电网波动（260V 瞬时高压）仍有充足安全余量，同时适配 380V 工业电降压后的整流需求（如 220V 辅助电源）。
反向漏电流（IR）：≤5μA（25℃，1000V 反向电压下）
低漏电流特性减少静态功耗，尤其适合待机状态下的电源电路（如路由器适配器、智能家电主控电源），降低设备待机能耗。
3. 热性能与环境参数
结到壳热阻（RθJ-C）：1.5℃/W
搭配金属散热基板，散热效率比普通塑料封装整流桥高 40%，满负载 8A 时，配合 30cm² 铝制散热片即可将壳温控制在 90℃以内。
工作温度范围：-55℃~150℃
满足工业级宽温要求，适配北方户外低温（-40℃）、车间高温（120℃）等极端环境，全年运行故障率低于 1.5%。
存储温度范围：-65℃~175℃，湿度范围：10%~95%（无凝露）。
三、产品优势
1. 紧凑封装，空间适配性强
采用MINI-DIP 直插封装，尺寸仅 14×14×7.5mm，比传统 KBU810 整流桥（22×18×7mm）体积缩小 25%，可轻松嵌入小型电源柜、超薄 LED 驱动电源、紧凑家电主控盒等空间受限设备，无需修改 PCB 整体布局，降低产品设计难度。
2. 高可靠性，工艺保障
芯片采用玻璃钝化工艺，反向击穿概率低于 0.1%，长期运行稳定性优于行业平均水平；
引脚采用镀锡处理，可耐受 260℃回流焊温度，焊接良率达 99.8%，适配自动化生产线；
外壳选用 UL94 V-0 级阻燃材料，高温下无变形、无有害物质释放，符合 RoHS 环保标准。
3. 高效整流，能耗更低
正向压降（VF）≤1.1V（8A 电流下），比同规格普通整流桥低 0.2V，以 8A 持续负载计算，每小时可减少 1.6W 功耗，年省电约 14 度，尤其适合批量应用的工业设备、家用家电，长期使用可显著降低能耗成本。
四、适配应用场景
1. 工业中功率开关电源（100W-250W）
如 220V 输入、24V/8A 输出的工业传感器电源、小型变频器辅助电源，RHBS810 的 8A 电流、1000V 耐压可稳定整流，紧凑封装适配小型控制柜安装，散热设计满足 24 小时连续运行需求。
2. 中功率 LED 驱动电源（80W-200W）
适用于 LED 投光灯、车间照明、户外显示屏驱动电路，低正向压降可提升电源转换效率至 90% 以上，宽温特性适配户外高低温环境，减少因温度波动导致的灯光频闪、驱动故障。
3. 家电主控与功率电路
如大功率豆浆机（1200W）、小型微波炉（800W）的主控电源，8A 电流可满足整流需求，1000V 耐压应对市电波动，紧凑封装适配家电内部狭小空间，降低产品整体体积。
4. 新能源辅助电路
如小型太阳能逆变器（200W 以内）、车载低压辅助电源（12V/8A），宽温特性适配车载、户外复杂环境，低漏电流减少能源浪费，保障辅助电路稳定供电。
