一、基本特性

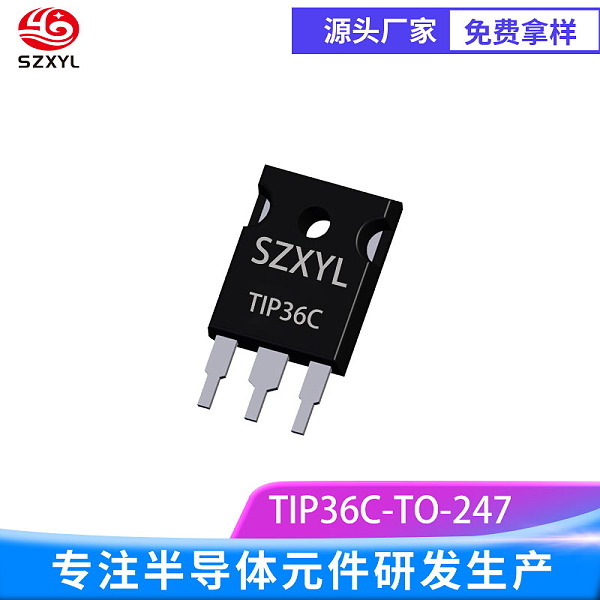

TIP36C是一款PNP型硅功率晶体管，广泛应用于各种高功率放大器和开关电路。具有高电流和高电压处理能力，适用于多种通用开关和放大应用

二、电气参数

• 集电极电流（IC）：集电极电流为25A
• 集电极-发射极电压（VCEO）：集电极-发射极电压为100V
• 功耗（PD）：功耗为125W
• 直流电流增益（hFE）：在15A的集电极电流下，直流电流增益为10
• 特征频率（fT）：特征频率为3MHz
• 集电极截止电流（ICBO）：集电极截止电流为700μA
• 集电极-发射极饱和电压（VCE(sat)）：在IC = 25A的条件下，饱和电压为1.8V

三、应用场景

1. 音频放大器

TIP36C在音频放大器设计中应用广泛，其高功率和高频特性使其能够提供出色的音质和高保真音频。它常用于驱动高性能音频模数转换器（ADC）或作为D类放大器的前置驱动器

2. 开关电源

TIP36C在开关电源中，TIP36C可以用作主开关，承担转换输入电压至所需输出电压的任务。其快速开关特性和较低的饱和压降使得转换效率更高。

3. 直流电机驱动

可以在直流电机驱动电路中用作控制晶体管，控制电机的启动、停止和速度调节。它的高电流能力确保电机能在各种负载下稳定运行。

4. 电源管理

可以用于电源管理电路，如稳压器和开关电源。其高耐压和大电流特性使其能够处理较大的功率，确保电源系统的稳定输出。

四、使用注意事项

1. 散热设计

由于在高功率条件下工作时会产生大量热量，因此需要良好的散热设计。通常需要安装散热片，以确保晶体管在高功率条件下能够稳定工作。

2. 保护电路

为了确保安全使用，建议在电路中加入保护措施，如过流保护和过热保护。过流保护可以通过串联一个合适的电阻来实现，当电流超过额定值时，电阻上的电压降会触发保护电路，切断电源。过热保护可以通过在散热片上安装温度传感器来实现，当温度超过设定值时，切断电源，保护晶体管免受损坏。

3. 驱动信号

基极需要一个合适的驱动信号，以确保晶体管能够正常工作。驱动信号的电压和电流应根据晶体管的特性来选择，避免过高的电压或电流损坏晶体管。

五、总结

一款性能卓越、可靠性高的PNP型硅功率晶体管，适用于多种高功率应用。其高电流增益、低饱和电压和高耐压特性使其在音频放大器、开关电源和直流电机驱动等领域表现出色。
