产品概述

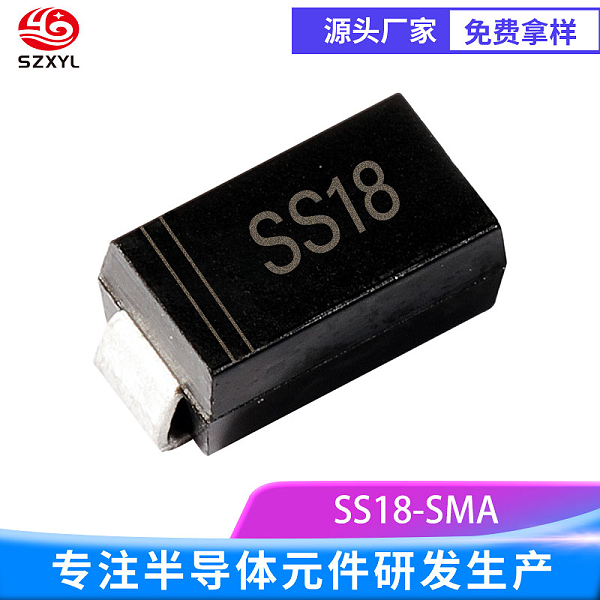

SS18肖特基二极管是一种常见的半导体器件，属于肖特基势垒二极管的一种。它利用金属和半导体之间的肖特基势垒来实现单向导电性，具有较低的正向压降和快速的开关特性，广泛应用于电子电路中。

SS18主要参数

电流：1A

反向电压：80V

主要特性
低正向压降
SS18肖特基二极管的正向压降通常在0.2V到0.4V之间，远低于普通硅二极管（约0.6V到0.7V）。这一特性使其在大电流应用中能够显著降低功耗，提高电路效率。
低反向漏电流
在正常工作条件下，反向漏电流相对较小，但在高温或高反向电压下，漏电流可能会增加。因此，在设计电路时需要考虑工作温度和电压范围。
高电流容量
SS18型号的肖特基二极管通常具有较高的电流容量，能够承受较大的正向电流，适用于高功率应用。
四、应用领域
开关电源
在开关电源中，用于同步整流电路，替代传统的二极管整流器，以提高电源的转换效率。
高频整流
由于其快速开关特性，适用于高频信号的整流，能够有效减少开关损耗。
保护电路
在电路中，可用于防止反向电压对电路的损坏，起到保护作用。
续流二极管
在电感性负载电路中，可以作为续流二极管，防止电感电流突然中断而产生高反向电压，保护电路中的其他元件。
五、选型注意事项
正向电流
根据电路需求选择合适的正向电流容量。SS18肖特基二极管的正向电流容量通常较高，但需要确保其不超过额定值。
反向电压
选择反向电压高于电路中可能出现的反向电压，以保证二极管的安全工作。
工作温度
考虑工作环境的温度范围，确保在高温条件下反向漏电流不会显著增加。
优势与局限性
优势
高效率：低正向压降和快速开关特性使其在高功率和高频应用中表现出色。
可靠性高：结构简单，性能稳定，适用于多种电路环境。
成本较低：相比其他高性能二极管，价格较为合理。
局限性
反向漏电流较大：在高温或高反向电压下，漏电流可能会增加，影响电路性能。
耐压能力有限：相比PN结二极管，肖特基二极管的耐压能力通常较低，不适合高电压应用。
总结

SS18肖特基二极管凭借其低正向压降、快速开关速度和高电流容量等特性，在开关电源、高频整流、保护电路等领域得到了广泛应用。在选型时，需要综合考虑正向电流、反向电压、工作温度和封装形式等因素，以确保其在电路中能够安全、高效地工作。尽管存在反向漏电流较大和耐压能力有限的局限性，但其在高功率和高频应用中的优势仍然使其成为一种重要的半导体器件。
