基本参数

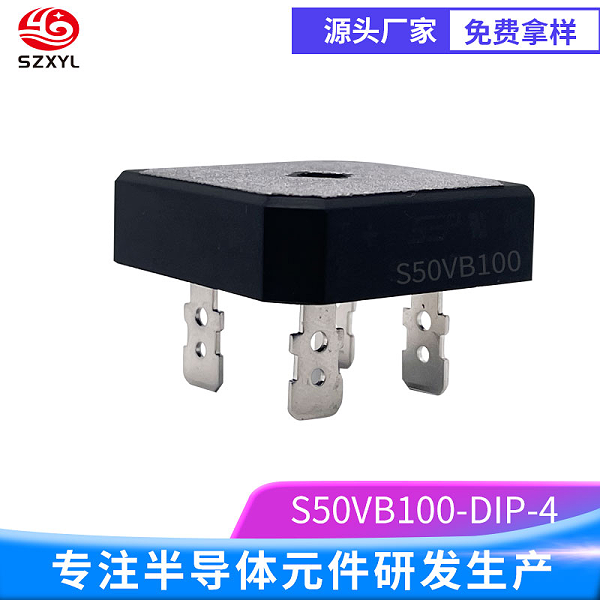

型号：S50VB100
封装：DIP-4
正向电流：50A
反向耐压：1000V
正向电压：1.1V
浪涌电流：450A
反向漏电流：5μA（25°C时）
工作温度范围：-55°C~150°C
芯片材质：光阻GPP硅芯片
芯片个数：4
引脚数量：4
特性
高耐压：反向耐压高达1000V，适用于高电压应用场景
大电流：平均正向整流电流为50A，能够满足大功率设备的需求
高浪涌电流能力：能够承受450A的正向浪涌电流，适合需要高浪涌电流能力的电路
低反向漏电流：在25°C时反向漏电流仅为5μA，有助于提高电路效率
良好散热性能：采用带散热片的模压塑料封装，具有良好的热耗散能力
电气隔离：金属外壳与内部电路电气隔离，绝缘耐压高达2500V
工作原理  S50VB100由四个二极管组成桥式结构，利用二极管的单向导电性，将交流电转换为直流电
正半周
当输入的交流电压处于正半周时，二极管D1和D3导通，电流从变压器次级线圈的上端流出，经过D1流向负载电阻，再通过D3流回变压器次级线圈的下端。此时，负载电阻上产生一个上正下负的电压
负半周
当输入的交流电压处于负半周时，二极管D2和D4导通，电流从变压器次级线圈的下端流出，经过D2流向负载电阻，再通过D4流回变压器次级线圈的上端。此时，负载电阻上产生的电压极性仍然是上正下负
应用场景
S50VB100适用于多种需要高电压、大电流整流的设备，例如：
电焊机
工业电源
变频器
充电桩
电磁炉
工业自动化设备
优势
高可靠性：采用玻璃钝化芯片结和电绝缘金属外壳，提高了产品的可靠性和稳定性
高效率：低正向压降和低反向漏电流，提高了整流效率
高耐压和大电流：1000V的反向耐压和50A的平均整流电流，使其适用于多种高功率应用场景
注意事项
散热设计：在高电流应用场景中，需确保良好的散热措施，以避免因过热导致性能下降或损坏
浪涌电流保护：虽然其浪涌电流能力较强，但在设计电路时仍需考虑适当的浪涌电流保护措施
工作温度范围：确保工作环境温度在-55°C至150°C之间，以保证其性能和可靠性
S50VB100凭借其高耐压、大电流、低漏电流和良好的散热性能，广泛应用于各种需要高功率整流的设备中，是一款性能卓越的单相桥式整流器。
