基本信息

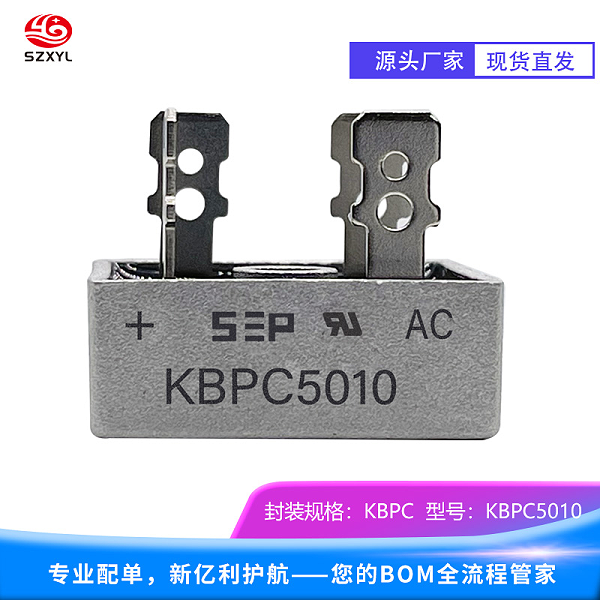

型号：KBPC5010
封装类型：KBPC-4
电气参数
正向电流（IF）：平均正向整流电流为50A。
反向电压（VRRM）：反向重复峰值电压为1000V。
正向压降（VF）：1.1V@25A
浪涌电流（Ifsm）：400A，部分资料提到其浪涌电流可达500A
漏电流（Ir）：10uA@1kV
工作温度范围：-55℃~%2B150℃
封装与尺寸
本体长度：11.1mm
加引脚长度：24.1mm
宽度：28.55mm
高度：28.55mm
引脚宽度：6.35mm
引脚数量：4
产品特性
芯片材质：KBPC5010采用光阻GPP硅芯片，密封性好，可靠性高。
封装工艺：采用环氧树脂塑封，绝缘性能好，机械强度高。
引脚材料：无氧铜框架引脚，镀亮锡，导电性好，抗氧化。
标记工艺：采用镭射激光打标，不易褪色，防止翻新。
工作原理
电路组成：
KBPC5010由四个二极管组成，形成一个桥式结构
这四个二极管分为两组，分别在交流电的正半周和负半周导通
正半周：
当输入的交流电压为正半周时，二极管D1和D3导通，而D2和D4截止
电流从交流电源的正极出发，通过D1，经过负载电阻RL，再通过D3返回交流电源的负极
在负载电阻RL上形成上正下负的直流电压
负半周：
当输入的交流电压为负半周时，二极管D2和D4导通，而D1和D3截止
电流从交流电源的负极出发，通过D2，经过负载电阻RL，再通过D4返回交流电源的正极
在负载电阻RL上同样形成上正下负的直流电压
应用场景
工业电源：为工业设备提供稳定的直流电源。
家用电器：如电饭锅、电磁炉等，确保设备的可靠性和安全性。
不间断电源（UPS）：用于将交流电转换为直流电，为电池充电或提供稳定的直流输出。
电机驱动：为电机控制系统提供直流电源，控制电机的转速和方向。
开关电源：广泛应用于开关电源设计中，实现高效的交流到直流转换。
注意事项
散热设计：由于其高电流和高电压特性，使用时需注意散热，避免因过热导致性能下降或损坏。
浪涌保护：虽然其浪涌电流能力较强，但在使用时仍需考虑浪涌保护措施，以防止瞬间大电流冲击。
接线极性：确保交流输入和直流输出的接线正确，避免因接线错误导致设备损坏。
KBPC5010凭借其高电流、高电压和良好的散热性能，成为大功率电源转换应用中的理想选择
