基本信息

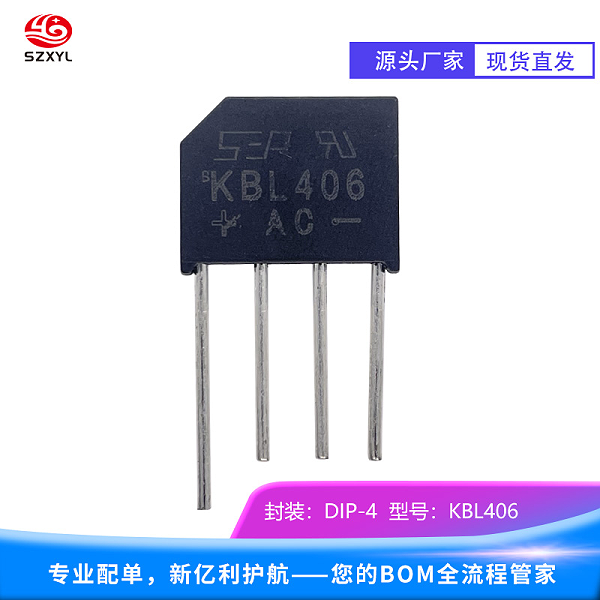

型号：KBL406
封装类型：KBL-4/DIP-4
引脚数量：4
应用场景：广泛应用于开关电源、LED电源、驱动器、家用电器、工业设备及照明系统等
电气参数
反向耐压：600V。
RMS输入电压：420V
平均正向整流电流：4A。
正向浪涌电流：120A。
正向压降：1.05V@2A
反向漏电流：10μA@600V。
工作温度范围：-55℃~%2B150℃。
恢复时间：2000ns
基本原理
KBL406内部由四个二极管组成，形成一个桥式电路。其工作原理是利用二极管的单向导电性，将交流电的正半周和负半周分别整流为直流电
 正半周工作过程
当输入的交流电处于正半周时，二极管D1和D3导通，电流从交流电源的正极通过D1，经过负载，再通过D3回到交流电源的负极
负半周工作过程
当输入的交流电处于负半周时，二极管D2和D4导通，电流从交流电源的负极通过D2，经过负载，再通过D4回到交流电源的正极
输出特性
经过整流后的输出电压为脉动直流电，其波形包含直流成分和高频交流成分。为了获得更平滑的直流电压，通常会在整流桥的输出端连接滤波电容
特性
芯片材质：采用GPP硅芯片，4个芯片组成。
小功率设计：适用于小功率开关电源、电源适配器、LED灯整流器等。
高浪涌电流能力：能够承受瞬间大电流冲击。
低漏电流：反向漏电流低，确保在高电压下也能保持高效率。
宽工作温度范围：适应各种环境条件。
封装尺寸：本体长度15.7mm，加引脚长度34.7mm，宽度19.0mm，高度6.25mm，脚间距5.1mm。
应用场景
电源适配器：如手机充电器、笔记本电脑充电器。
家用电器：如电动剃须刀、小型厨房电器等。
工业设备：如控制面板、电机驱动器。
LED照明：为LED灯具提供稳定的直流电源。
逆变器和UPS系统：用于交流到直流的转换。
使用建议
散热设计：在高电流应用中，建议使用散热片或风扇，以确保整流桥在安全温度范围内工作。
浪涌电流保护：虽然KBL406具有较高的浪涌电流能力，但在设计电路时，仍需考虑浪涌电流对电路其他元件的影响。
电压匹配：确保输入电压不超过其反向耐压。
KBL406凭借其小功率设计、高浪涌电流能力和低漏电流，非常适合用于小功率电源设备，能够提供高效、稳定的整流功能。
